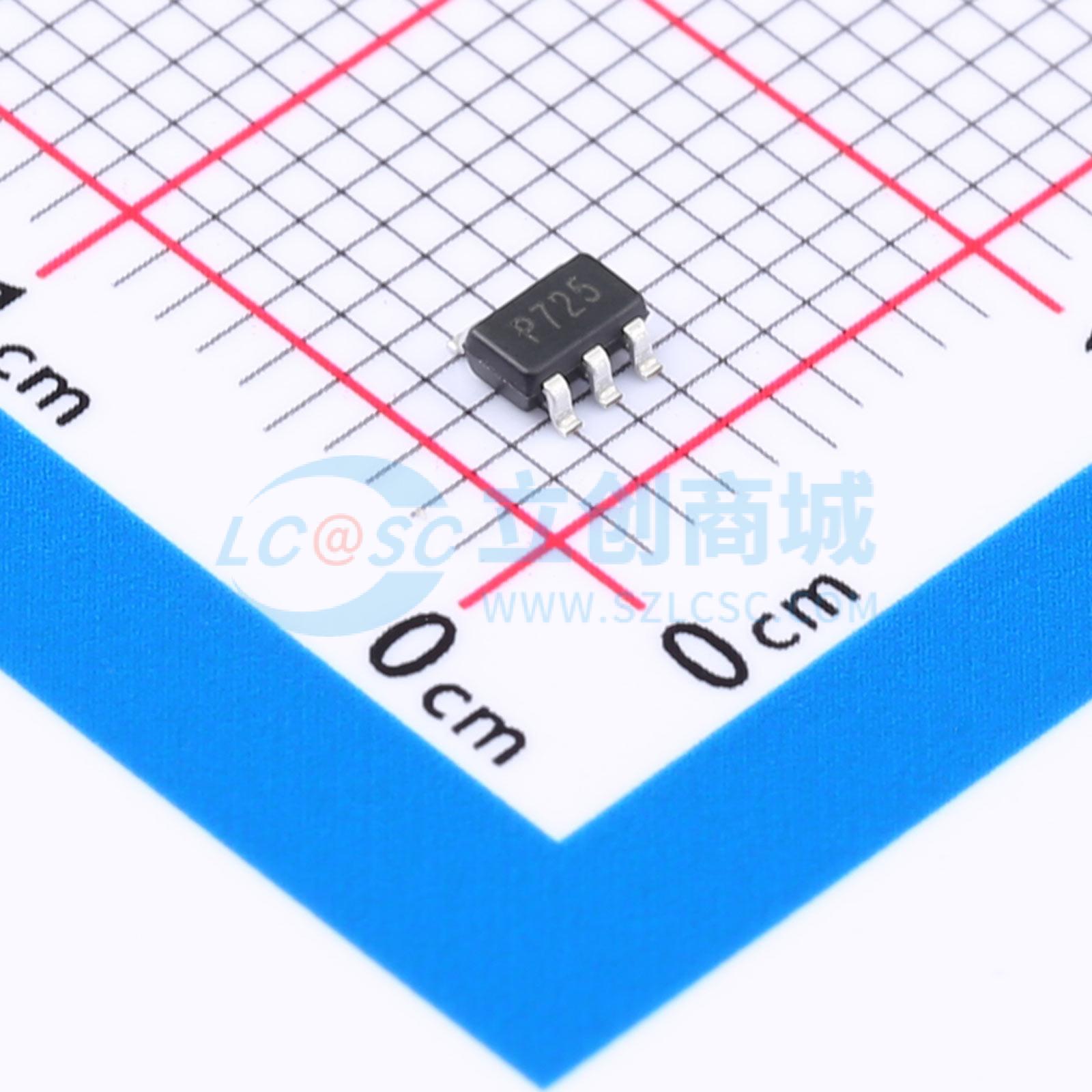

温馨提醒：图片仅供参考，商品以实物为准
LD39015M25R
150 mA低静态电流，低噪声调压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LD39015系列可提供最高150 mA的电流，输入电压范围为1.5 V至5.5 V，典型压差为80 mV。
- 品牌名称
- ST(意法半导体)
- 商品型号
- LD39015M25R
- 商品编号
- C2970790
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 2.5V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | 62dB@(10kHz) | |
| 压差 | 100mV@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 38uA | |
| 噪声 | 29uVrms | |
| 特性 | 带使能；短路保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LD39015系列可提供最高150 mA的电流，输入电压范围为1.5 V至5.5 V，典型压差为80 mV。使用陶瓷电容时性能稳定。超低压差、低静态电流和低噪声特性使其适用于低功耗电池供电应用。低频时电源抑制比为65 dB，在10 kHz时开始下降。使能逻辑控制功能可将LD39015置于关断模式，使总电流消耗低于1 μA。该器件还具备短路恒流限制和热保护功能。典型应用包括手机、个人数字助理（PDA）、无绳电话或类似的电池供电系统。
商品特性
- 输入电压范围：1.5至5.5 V
- 超低压差（100 mA负载时典型值为80 mV）
- 极低静态电流（无负载时典型值为18 μA，150 mA负载时典型值为38 μA，关断模式下最大值为1 μA）
- 无需旁路电容时噪声极低（V_OUT = 0.8 V时为29 μV_RMS）
- 输出电压容差：± 2.0%（25 °C时）
- 保证输出电流为150 mA
- 可按需提供宽范围输出电压：0.8 V至3.3 V，步进为100 mV
- 逻辑控制电子关断
- 与C_0 = 1 μF的陶瓷电容兼容
- 内部电流和热限制
- 温度范围：-40 °C至125 °C
应用领域
- 手机
- 个人数字助理（PDA）
- 无绳电话
- 类似的电池供电系统
