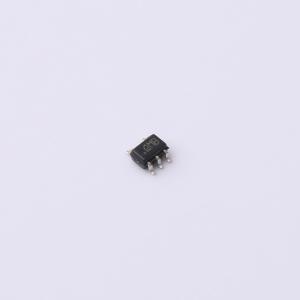

温馨提醒：图片仅供参考，商品以实物为准

STLQ020C33R

200 mA超低静态电流LDO

描述: 是一款200 mA低压差稳压器，能够在2 V至5.5 V的输入电压范围内工作。最大负载时的典型压差为160 mV。超低静态电流，无负载时仅为0.3 μA，可延长需要很长待机时间的应用的电池寿命。即使器件本身的功耗超低，由于其自适应偏置电路，仍能够提供快速瞬态响应和良好的PSRR性能。使能引脚可将其置于关断模式，将总电流消耗降至5 nA。设计用于在压差操作期间也能控制并保持低静态电流，有助于进一步延长电池供电设备的工作时间。还包括短路恒流限制和热保护。有多种小型封装选项可供选择。
品牌名称: ST(意法半导体)
商品型号: STLQ020C33R
商品编号: C2970558
商品封装: SOT-323-5
包装方式: 编带
商品毛重: 1.3克(g)

商品参数

商品概述

STLQ020是一款200 mA的低压差稳压器，能够在2 V至5.5 V的输入电压范围内工作。最大负载下的典型压差为160 mV。超低静态电流（无负载时仅为0.3 μA）可延长需要超长待机时间的应用的电池使用寿命。尽管该器件的固有功耗超低，但由于其采用了自适应偏置电路，STLQ020仍能提供快速瞬态响应和良好的电源抑制比（PSRR）性能。使能引脚可将STLQ020置于关断模式，将总电流消耗降至5 nA。 STLQ020旨在控制静态电流，并在压差工作期间将其保持在较低水平，有助于进一步延长电池供电设备的工作时间。它还具备短路恒流限制和热保护功能。提供多种小型封装选项。

商品特性

工作输入电压范围：2 V至5.5 V
输出电流高达200 mA
超低静态电流：无负载时典型值为300 nA，200 mA负载时典型值为100 μA
在压差条件下可控制I9
极低的压差：200 mA时为160 mV
输出电压精度：室温下为2%，全温度范围内为3%
输出电压版本：从0.8 V至4.5 V，步长为50 mV，且可调节
逻辑控制电子关断
输出放电功能（可选）
内部过流和热保护
温度范围：-40 °C至+125 °C
封装：DFN6 - 2×2、SOT323 - 5L、Flip - Chip4

应用领域

智能手机/平板电脑
图像传感器
可穿戴配件
医疗保健设备
计量设备

数据手册PDF

放大查看下载PDF

交货周期

订货10-14个工作日

购买数量

(3000个/圆盘，最小起订量 3000 个)

个

起订量：3000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	3.3V
	输出电流	200mA
	电源纹波抑制比(PSRR)	52dB@(100Hz)

	属性	参数值
	静态电流(Iq)	300nA
	噪声	15uVrms
	特性	过流保护；短路保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
