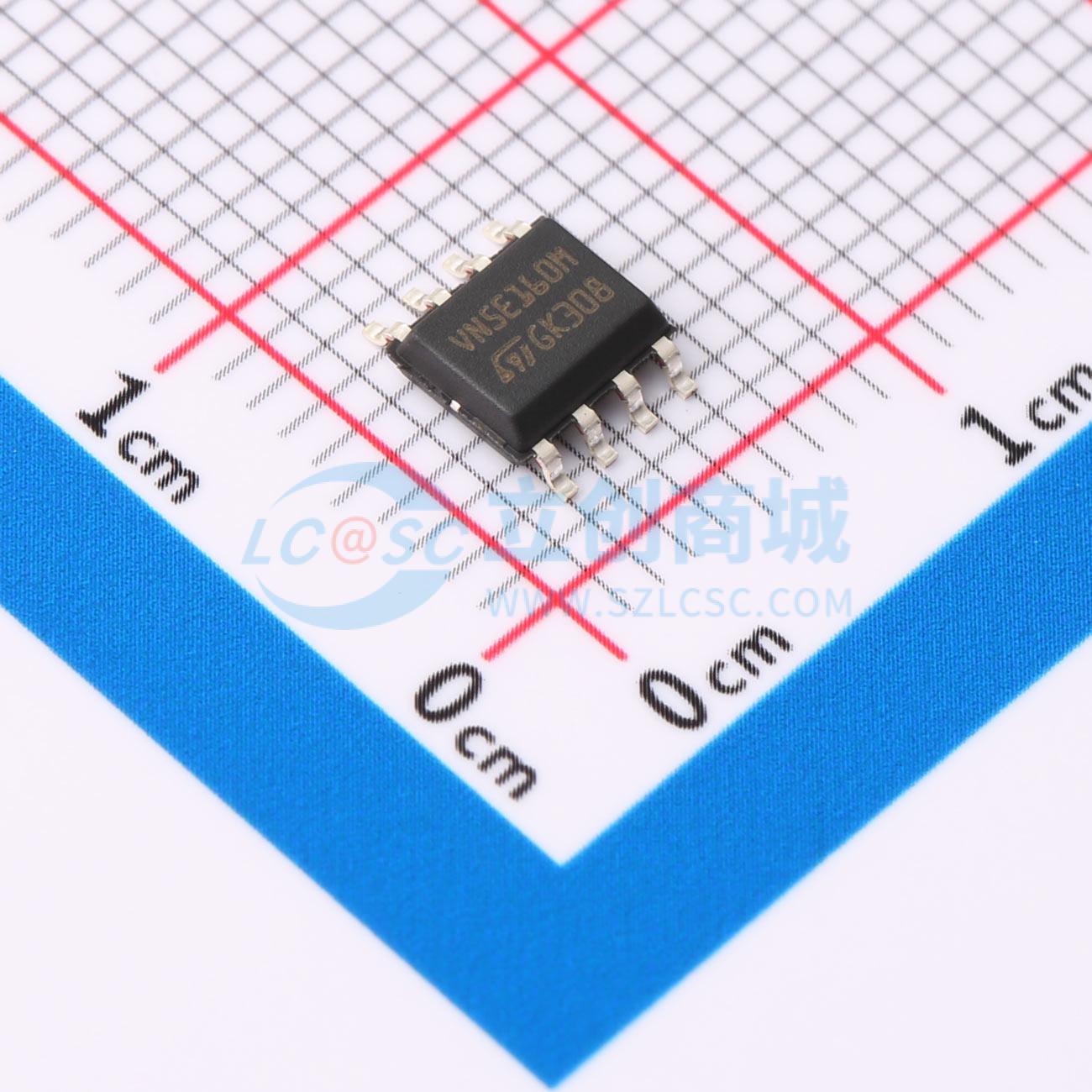

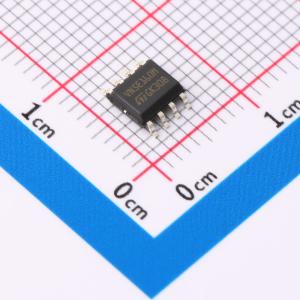

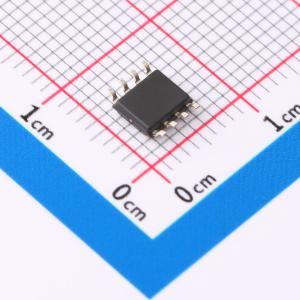

VN5E160MS-E 是一款单通道高边驱动器，采用ST专有的VIPowerTM M0-5技术制造，并封装在小巧的SO-8封装中。该器件设计用于驱动12V汽车接地负载，提供保护、诊断功能以及与任何微控制器兼容的3V和5V CMOS接口。

该器件集成了先进的保护功能，如负载电流限制、通过功率限制进行的冲击电流和过载主动管理、具有自动重启功能的过温关断以及过电压主动箝位。每个输出通道都配备了一个专用的模拟电流检测引脚，以提供增强的诊断功能，包括通过功率限制指示和过温指示快速检测过载和对地短路。

通过将CS_DiS引脚拉高，可以禁用整个器件的电流检测和诊断反馈，从而允许与其他类似器件共享外部检测电阻。

• 最大供电电压：Vcc 41V
• 工作电压范围：Vcc 4.5V 至 28V
• 最大导通状态电阻（每通道）：RON 160mΩ
• 电流限制（典型值）：LIMH 10A
• 关断状态供电电流：Is 2 μA(1)

一般特性

• 通过功率限制进行涌电流主动管理
• 非常低的待机电流
• 3.0 V CMOS 兼容输入
• 优化的电磁发射
• 非常低的电磁敏感度
• 符合 2002/95/EC 欧盟指令
• 非常低的电流检测泄漏

诊断功能

• 比例负载电流检测
• 宽电流范围高精度电流检测
• 电流检测禁用
• 过载和短路到地（功率限制）指示
• 热关断指示

保护

• 欠压关断
• 过压钳位
• 负载电流限制
• 快速热瞬态自限制
• 防止接地丢失和 VCC 丢失
• 带自动重启的过温关断（热关断）
• 反向电池保护
• 静电放电保护

• 所有类型的阻性、感性和容性负载
• 适用于LED驱动器
