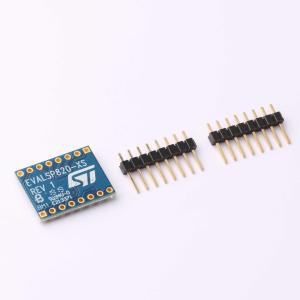

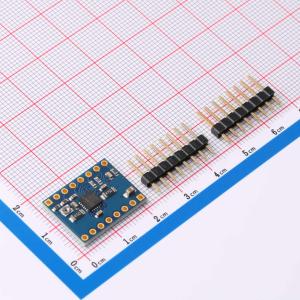

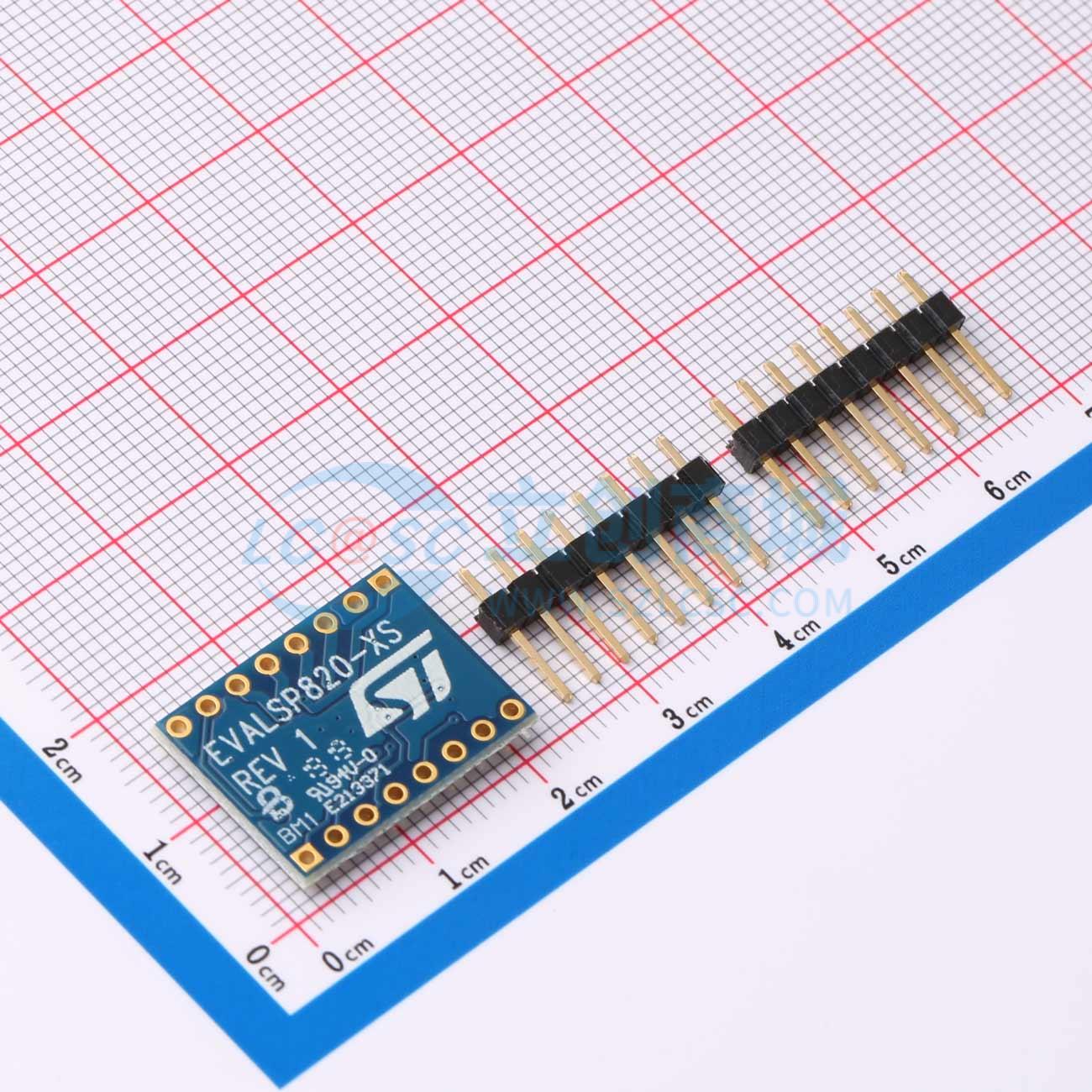

EVALSP820-XS
EVALSP820-XS
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 在一个小型QFN 4×4 mm封装中集成了控制逻辑和低RDSon功率级。集成控制器实现了具有固定关断时间的PWM电流控制和高达1/256步的微步分辨率。该器件可以进入低功耗状态。该器件提供了一套完整的保护功能，包括过流、过温和短路保护。
- 品牌名称
- ST(意法半导体)
- 商品型号
- EVALSP820-XS
- 商品编号
- C2970607
- 商品封装
- QFN-24
- 包装方式
- 袋装
- 商品毛重
- 6.766667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | - | |
| 输出电流 | - | |
| 步长细分 | 256 |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 集成开关 | - | |
| 导通电阻 | 1Ω | |
| 工作温度 | -40℃~+150℃ |
商品概述
STSPIN820是一款步进电机驱动器，采用4×4 mm小型QFN封装，集成了控制逻辑和低导通电阻（RDSon）功率级。 该器件可被强制进入低功耗状态。 该器件具备一套完整的保护功能，包括过流、过热和短路保护。
商品特性
- 先进的256细分集成电机驱动器，具备步进时钟和方向接口
- 工作电压范围为7至45 V
- 最大输出电流为1.5 Arms
- 高侧+低侧导通电阻（RDSon HS+LS）典型值为1 Ω
- 微步进分辨率高达1/256步
- 具备可编程关断时间的电流控制
- 基于外部分流电阻的电流检测
- 全套保护功能
- 无损耗过流保护
- 短路保护
- 欠压锁定
- 热关断
- 待机低功耗
应用领域
- 3D打印机
- 医疗设备
- 工业2D打印机
- 纺织和缝纫机
- 闭路电视、安防和球形摄像机
- 自动取款机和现金处理设备
- 办公和家庭自动化
- 销售点系统
- 机器人技术
