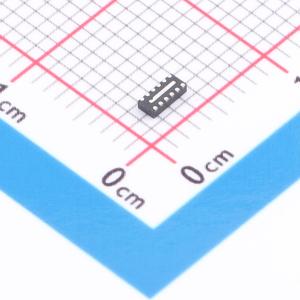

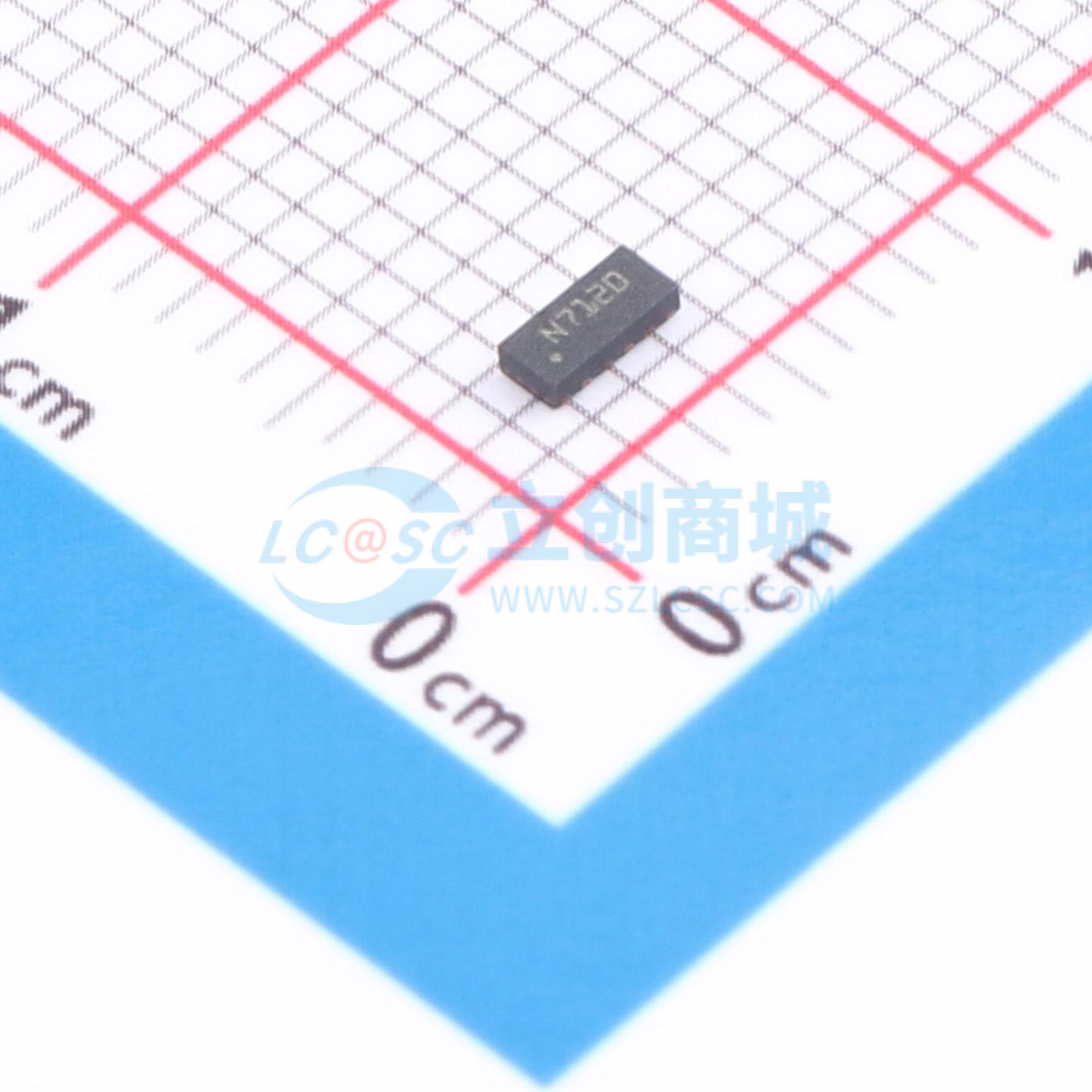

温馨提醒：图片仅供参考，商品以实物为准
EMIF06-1005MX12Y
带防静电保护的低电容EMI滤波器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级6线低电容EMI滤波器和ESD保护
- 品牌名称
- ST(意法半导体)
- 商品型号
- EMIF06-1005MX12Y
- 商品编号
- C2970614
- 商品封装
- QFN-12L
- 包装方式
- 编带
- 商品毛重
- 0.04872克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EMI滤波器(RC,LC网络) | |
| 阻值 | 100Ω | |
| 容值 | 45pF |
| 属性 | 参数值 | |
|---|---|---|
| ESD 保护 | 有 | |
| 工作温度 | -55℃~+150℃ |
商品概述
这是一款高度集成的6线设备，旨在抑制所有暴露于电磁干扰的系统中的EMI/RFI噪声。该滤波器包含ESD保护电路，可防止应用在输入引脚遭受高达15kV的ESD浪涌时受损。
商品特性
- AEC-Q101合格
- EMI对称（I/O）低通滤波器
- 在900MHz至1.8GHz频率范围内EMI滤波效率高：-34dB
- PCB空间消耗极低：3mm×1.35mm
- 封装极薄：最大0.8mm
- 输入引脚ESD抑制效率高（符合IEC 61000-4-2 level4标准）
- 单片集成提供高可靠性
- 通过集成和晶圆级封装大幅减少寄生元件
- 无铅封装
- 符合IEC 61000-4-2 level4标准：输入和输出引脚15kV（空气放电）、15kV（接触放电）
- 符合ISO10605标准：输入和输出引脚11kV（空气放电）、11kV（接触放电）
应用领域
- 汽车的LCD和摄像头
- DSP输入
- V2V、V2I通信系统
- 数字调谐器输入
