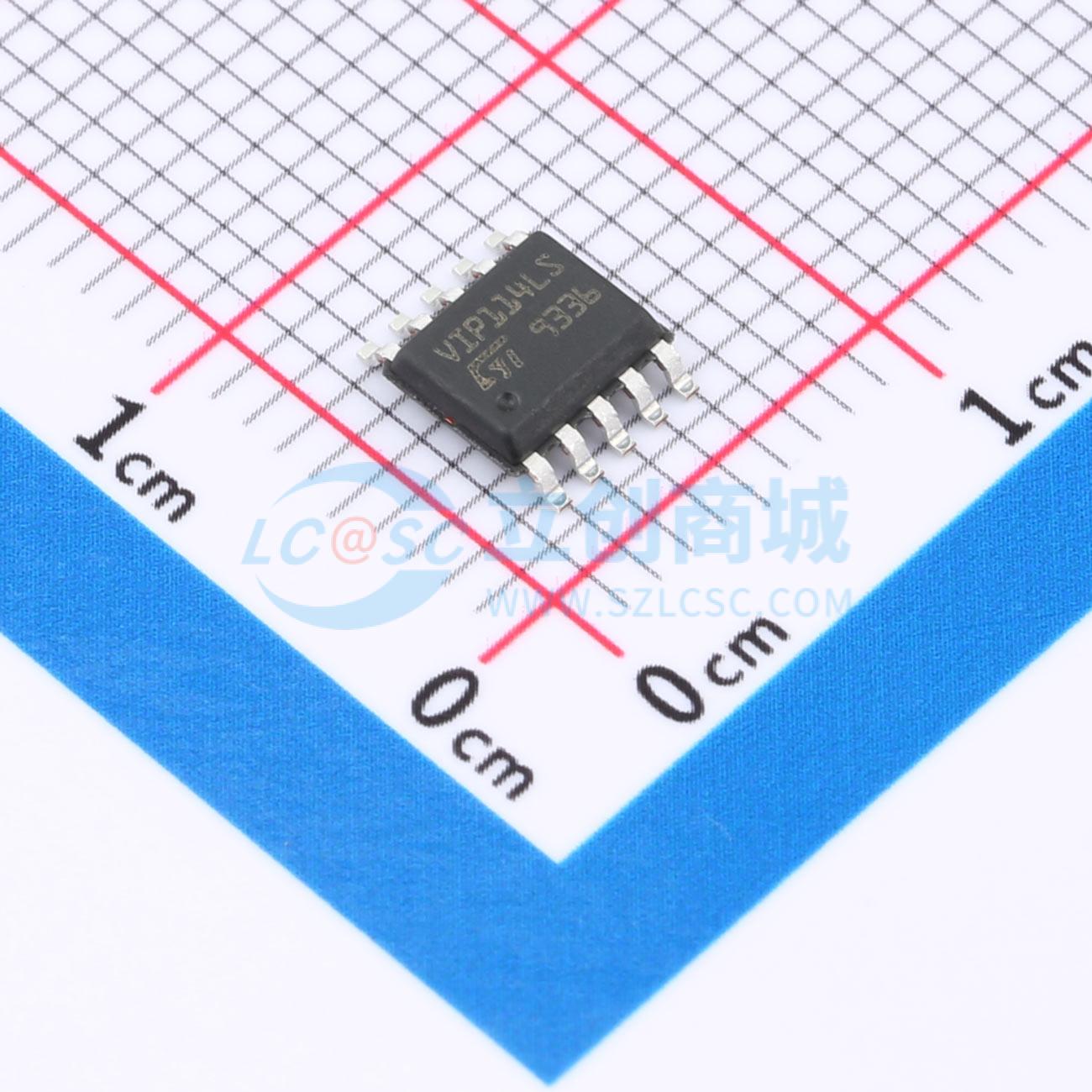

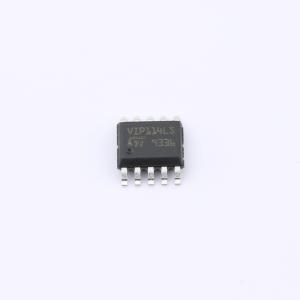

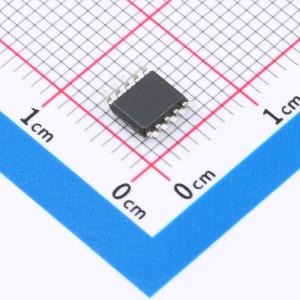

VIPER114LSTR

节能型离线式高压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该器件是一款高压转换器，巧妙地将一个具备 800 V 雪崩耐量的功率 MOSFET 与 PWM 电流模式控制集成在一起。击穿电压为 800 V 的功率 MOSFET 可拓宽输入电压范围，并减小漏极缓冲电路的尺寸。这款 IC 功耗极低，且在轻载条件下以脉冲频率调制方式工作，能够满足最严格的节能标准
品牌名称: ST(意法半导体)
商品型号: VIPER114LSTR
商品编号: C2970631
商品封装: SOP-10
包装方式: 编带
商品毛重: 0.235克(g)

商品参数

	属性	参数值
	晶体管耐压	800V
	拓扑结构	降压式；降压-升压式；反激式
	特性	过热保护(OPT)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-40℃~+150℃
	工作模式	PWM 调制；PFM 调制
	输出电压	-
	反馈方式	副边反馈

商品概述

该器件是一款高压转换器，巧妙地将800 V雪崩坚固型功率MOSFET与PWM电流模式控制集成在一起。具有800 V击穿电压的功率MOSFET允许应用更宽的输入电压范围，并减小漏极缓冲电路的尺寸。该IC具有极低的功耗，且在轻载下以脉冲频率调制方式工作，因此符合最严格的节能标准。它支持反激式、降压和降压-升压转换器的设计。集成的高压启动电路、检测FET、误差放大器和带抖动功能的振荡器，可使用最少的元件数量设计出完整的应用电路。

商品特性

800 V雪崩坚固型功率MOSFET，可覆盖超宽的交流输入电压范围
内置高压启动电路和检测FET
电流模式PWM控制器
漏极电流限制保护：370 mA（VIPER113）、480 mA（VIPER114）、590 mA（VIPER115）
宽电源电压范围：4.5 V至30 V
最小化系统输入功耗：在230 V交流空载条件下小于10 mW，在230 V交流、250 mW负载条件下小于400 mW
带抖动的开关频率可降低EMI滤波器成本：30 kHz ±7%（X型）、60 kHz ±7%（L型）、120 kHz ±7%（H型）
内置带1.2 V参考电压的误差放大器
具备自动重启功能的保护：过载/短路（OLP）、线路或输出过压保护（OVP）、最大占空比计数器、VCC钳位
脉冲跳跃保护，防止磁通失控
内置热关断功能
内置软启动功能，提高系统可靠性

应用领域

用于家用电器、家庭自动化、工业、消费电子、照明的低功率开关电源
低功率适配器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	4.5V~30V
	开关频率	54kHz~66kHz
	输出电流	-
	耗散功率(Pd)	1W
	最大占空比	80%
