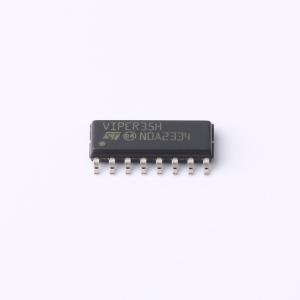

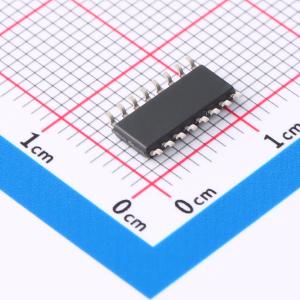

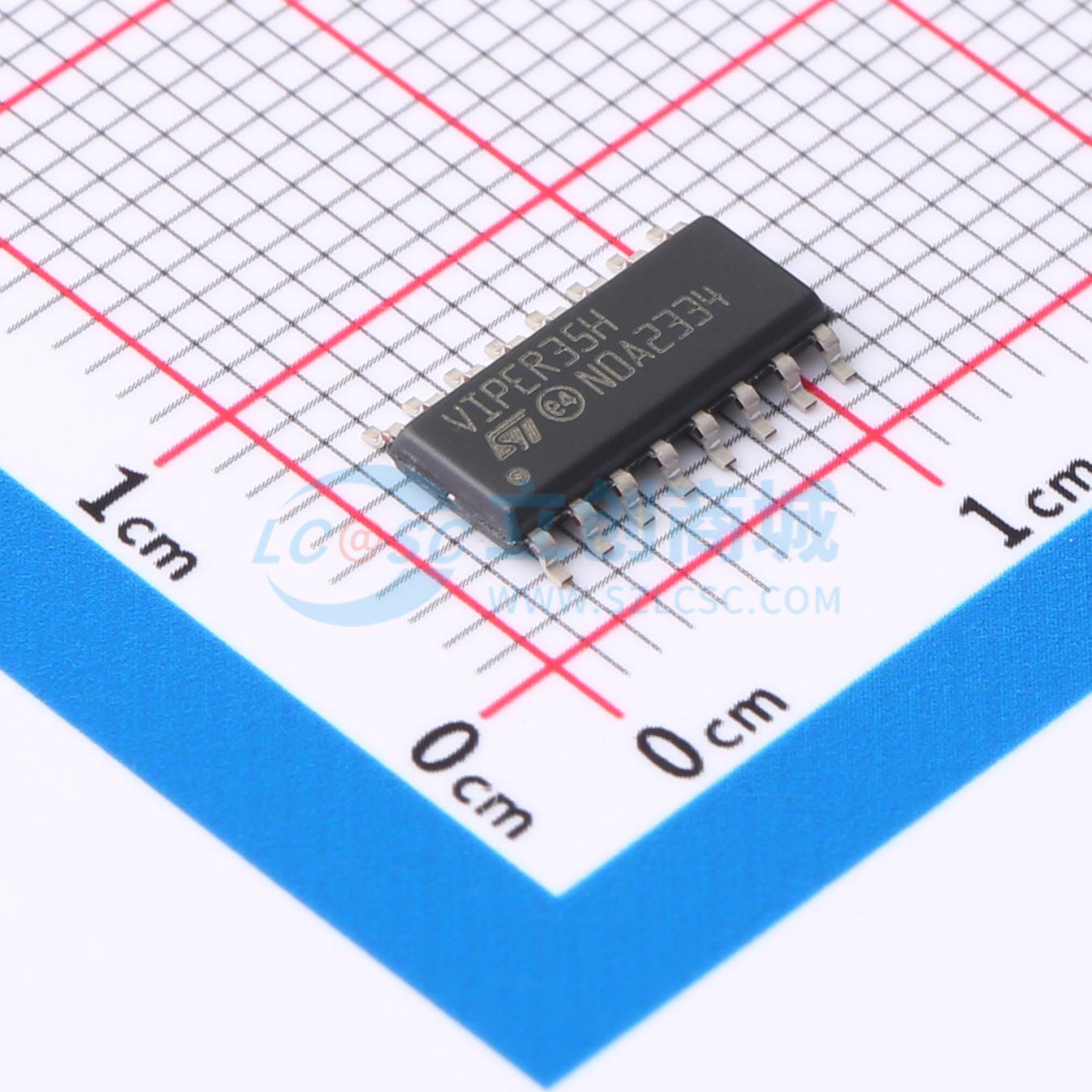

温馨提醒：图片仅供参考，商品以实物为准

VIPER35HDTR

准谐振高性能离线高压转换器

描述: VIPerPlus系列：准谐振高性能离线高压转换器
品牌名称: ST(意法半导体)
商品型号: VIPER35HDTR
商品编号: C2970727
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.188克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；软启动
	工作温度	-40℃~+150℃@(Tj)
	工作模式	QR
	反馈方式	副边反馈

商品概述

该器件是一款高压转换器，巧妙地将 800 V 耐用功率 MOSFET 与准谐振电流模式 PWM 控制集成在一起。该 IC 符合严格的节能标准，因其功耗极低，且在轻载条件下以突发模式运行。该器件具备欠压功能，使 IC 能够相互独立地设置关断和开启阈值。准谐振操作降低了 EMI 水平和应用中的元件数量。准谐振操作降低了开关损耗，提高了功率转换效率。该器件具备高级保护功能，如：输出过压、短路和带迟滞的热关断。故障条件消除后，IC 会自动重启。

商品特性

800 V 雪崩耐用功率 MOSFET，可实现超宽范围交流输入电压
内置高压启动和检测 FET
内置软启动
带漏极电流限制 (I_DIm) 的准谐振电流模式 PWM 控制器
多功能 ZCD 引脚：零电流检测、过流保护阈值 (I_DIm) 设置、输出过压保护 (自动重启)、前馈补偿
支持带光耦合器的隔离反激拓扑
频率限制：-136 kHz (L 型)，225 kHz (H 型)
空载条件下，在 230 V_AC 时功耗小于 30 mW
通过电阻分压器设置欠压
短路保护 (自动重启)
带迟滞的热关断

应用领域

辅助电源
PDA、摄像机、剃须刀、平板电脑、视频游戏、机顶盒的适配器/充电器
工业系统、计量、家电的电源

数据手册PDF

放大查看下载PDF

交货周期

订货10-14个工作日

购买数量

(2500个/圆盘，最小起订量 2500 个)

个

起订量：2500 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	8.5V~23.5V
	开关频率	225kHz
	晶体管耐压	800V
