P-NUCLEO-53L0A1

P-NUCLEO-53L0A1是一款评估套件，可介绍VL53L0X传感器的测距和手势检测功能，该套件结合了STM32F401RE微控制器。VL53L0X是基于ST专利FlightSenseTM技术的产品，该技术可实现独立于目标反射率的距离测量。它不通过测量物体反射的光量（受颜色和表面影响较大）来估计距离，而是精确测量光传播到最近物体并反射回传感器的时间（飞行时间法）。STM32 Nucleo板NUCLEO-F401RE为用户提供了一种经济灵活的方式，可尝试新想法并使用任何STM32微控制器系列构建原型，可选择不同性能、功耗和功能的组合。X-NUCLEO-53L0A1扩展板允许用户测试VL53L0X的功能、对其编程并帮助理解如何开发使用VL53L0X的应用。它集成了：用于以厘米为单位显示测距值的4位显示屏；为扩展板和两个卫星板上的VL53L0X供电的2.8V稳压器；两个电平转换器，用于将I/O电平适配到微控制器主板；应用所需的连接性。需要对NUCLEO-F401RE板进行编程以控制X-NUCLEO-53L0A1扩展板。X-NUCLEO-53L0A1扩展板和NUCLEO-F401RE板通过兼容Arduino的连接器CN5、CN6、CN8和CN9连接。NUCLEO-F401RE板上的Arduino连接器支持Arduino Uno Revision 3。VL53L0X卫星可通过两个10针连接器直接插入X-NUCLEO-53L0A1扩展板，或通过飞线连接到该板。当通过飞线连接时，开发人员应从卫星板上拆下迷你PCB，仅使用“VL53L0X迷你PCB”，其更小的外形尺寸便于集成到客户设备中。VL53L0X包含激光发射器和相应的驱动电路。激光输出设计为在所有合理可预见的条件下（包括符合IEC 60825-1:2014第三版的单一故障）保持在1类激光安全限值内。只要使用STMicroelectronics推荐的设备设置并遵守数据手册中规定的操作条件，激光输出将保持在1类限值内。不得以任何方式增加激光输出功率，也不得使用光学器件来聚焦激光束。

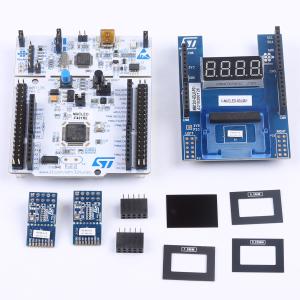

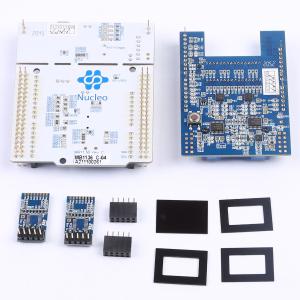

• 包含VL53L0X测距和手势检测扩展板（X-NUCLEO-53L0A1）
• 配备4位显示屏，可显示目标与测距传感器的距离
• 精确的测距距离，不受目标反射率影响
• 包含NUCLEO-F401RE STM32 Nucleo板
• 包含两个VL53L0X卫星
• 提供0.25mm、0.5mm和1mm高度的垫片以模拟气隙
• 包含盖板玻璃
• 提供两个用于VL53L0X卫星板的10针连接器
• 配备Arduino UNO R3连接器
• 符合RoHS标准
• 可使用一个或两个VL53L0X传感器开发基本手势识别应用
• 两个VL53L0X卫星板可连接到X-NUCLEO-53L0A1扩展板，以便将VL53L0X集成到客户应用中

• 开发基本手势识别应用
• 将VL53L0X集成到客户设备或应用中
• 使用STM32微控制器系列构建原型
• 测试VL53L0X的功能并学习其应用开发
• 评估VL53L0X的测距和手势检测性能
• 验证激光安全合规性（符合IEC 60825-1:2014第三版1类标准）
