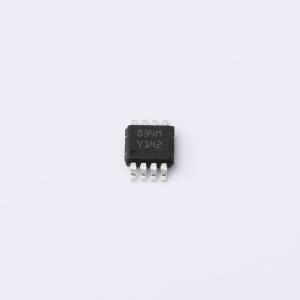

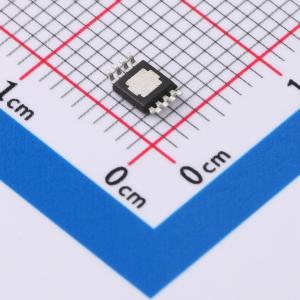

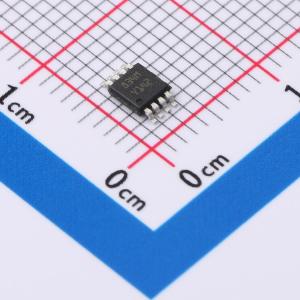

PM8834MTR
PM8834MTR
- 描述
- 4 A双低侧MOSFET驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- PM8834MTR
- 商品编号
- C2970746
- 商品封装
- MSOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | IGBT；MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 5A | |
| 拉电流(IOH) | 4A | |
| 工作电压 | 5V~18V | |
| 上升时间(tr) | 10ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 45ns | |
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | - | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | - |
商品概述
PM8834是一款灵活的高频双路低端驱动器，专为与高电容MOSFET和IGBT配合使用而设计。 PM8834的两个输出端均可独立吸收和提供4 A电流。将两个PWM输出端并联可获得更高的驱动电流。 PM8834提供两个使能引脚，可用于使能一条或两条输出线路的操作。 PM8834可与CMOS/TTL兼容的PWM信号配合使用。 该器件提供带散热焊盘的SO8或MSOP8封装。 PM8834是一款双路低端驱动器，适用于对电源和DC-DC模块中使用的MOSFET或IGBT等大电容负载进行充放电。PM8834在两个低端驱动器分支上均可吸收和提供4 A电流，但将其输出端并联可获得更高的驱动电流。 为了增强操作控制，PM8834设计有两个独立的高电平有效使能引脚（ENABLE_1和ENABLE_2）。将这些引脚连接到GND引脚将禁用相应的低端驱动器。 PM8834使用VCC引脚供电，使用GND引脚回流。 这款双路低端驱动器设计用于在5至18 V的电源电压范围内工作。 对于高于欠压锁定（UVLO）阈值（UVLO_VCC）的VCC电压，只要相应的使能引脚有效，PWM输入就可控制驱动器的操作。PWM_1和PWM_2内部均为下拉状态，因此，如果引脚悬空，相应的输出引脚将放电。 在VCC启动期间，PM8834会将两个低端MOSFET保持在关断状态，直到达到UVLO阈值。 输入引脚（PWM_1、PWM_2、ENABLE_1和ENABLE_2）与CMOS/TTL兼容，也可在高达VCC的电压下工作。 在任何工作条件下，输入引脚的电压电平都不得高于VCC。 PM8834双路低端驱动器的输入与CMOS/TTL电平兼容，且能够上拉至VCC。
商品特性
- 双路独立低端MOSFET驱动器，具备4 A吸收和提供电流的能力
- 每个驱动器独立使能
- 驱动器输出可并联，以支持更高的驱动能力
- 匹配的传播延迟
- CMOS/TTL兼容的输入电平
- 宽输入电源电压范围：5 V至18 V
- 内置带抗交叉导通保护的驱动器
- 低偏置开关电流
- 短传播延迟
- 额定工作温度范围宽：-40 ℃至125 ℃
- 行业标准的SO8封装和带散热焊盘的MSOP8封装
应用领域
- 开关模式电源（SMPS）
- DC-DC转换器
- 电机控制器
- 线路驱动器
- D类开关放大器
