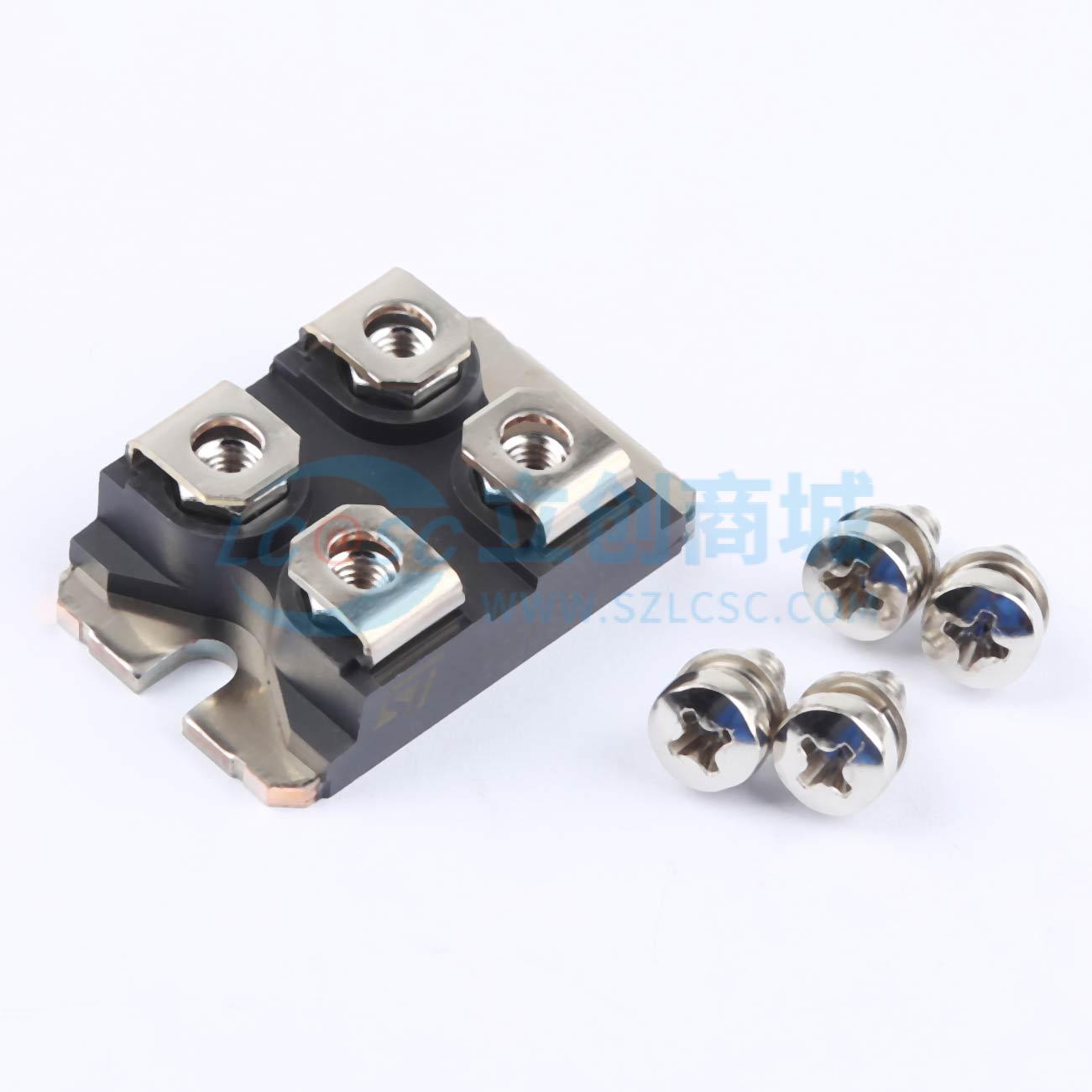

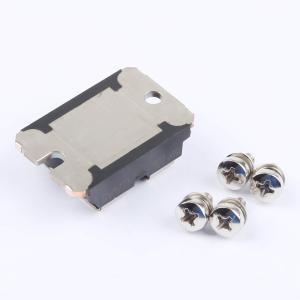

STTH20003TV1

耐压:300V 电流:100A 反向恢复时间：90ns

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 300 V，200 A超高速二极管
品牌名称: ST(意法半导体)
商品型号: STTH20003TV1
商品编号: C2970736
商品封装: ISOTOP
包装方式: 管装
商品毛重: 35克(g)

商品参数

商品概述

双整流器适用于开关模式电源和高频DC-DC转换器。STTH20003采用ISOTOP封装，适用于低压、高频逆变器、续流操作、焊接设备和电信电源。封装环氧树脂符合UL94 V0标准；冷却方式：传导（C）；推荐扭矩值：1.3 N·m；最大扭矩值：1.5 N·m。当二极管1和2同时使用时：ΔT_j（二极管1）= P_(二极管1) × R_th(j - c)（每个二极管）+ P_(二极管2) × R_th(c)。脉冲测试：t_ρ=5ms δ<2%；脉冲测试：t_ρ=380μs 5<2%。评估最大传导损耗可使用以下公式：P =0.75 × I_F(AV) +0.0020 × I_F² (RMS)。

商品特性

结合了恢复性能和反向电压性能
超快、软且无噪声恢复
低电感和低电容简化布局
绝缘封装ISOTOP：绝缘电压2500 V RMS正弦；符合ECOPACK®2标准

应用领域

开关二极管
焊接设备
电信电源
开关模式电源和高频DC-DC转换器
低压、高频逆变器、续流操作、焊接设备和电信电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	快恢复/高效率二极管
	二极管配置	2个独立式
	正向压降(Vf)	950mV@100A
	直流反向耐压(Vr)	300V
	整流电流	100A

	属性	参数值
	反向电流(Ir)	200uA@300V
	反向恢复时间(Trr)	90ns
	工作结温范围	-
	耗散功率(Pd)	-
	非重复峰值浪涌电流 (Ifsm)	-
