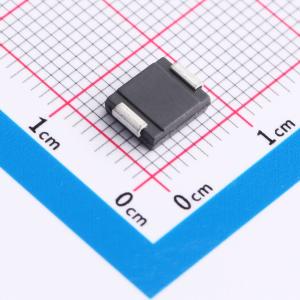

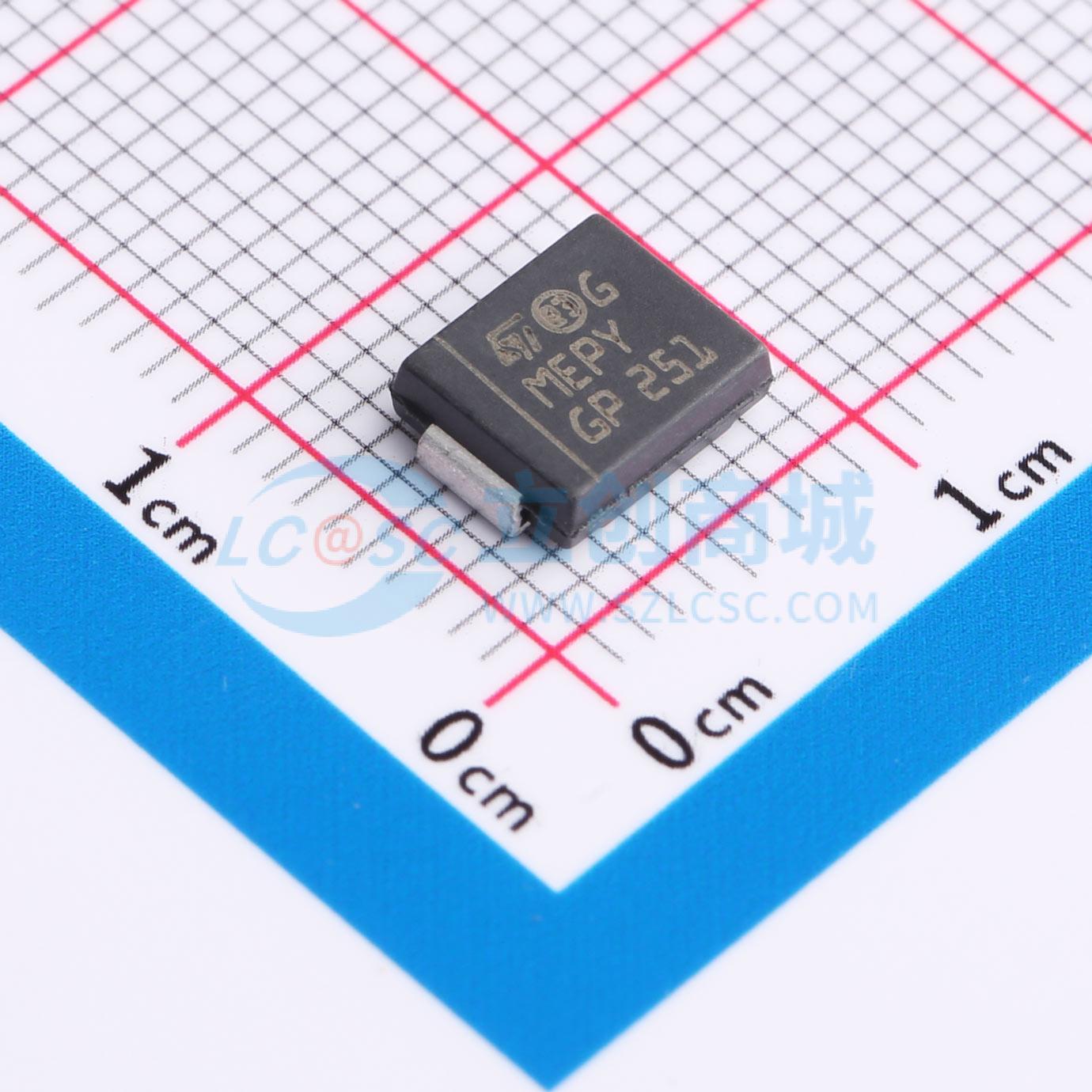

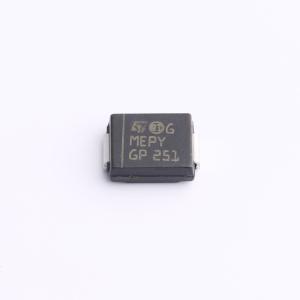

温馨提醒：图片仅供参考，商品以实物为准
SM15T27AY
单向TVS 23.1V截止 峰值浪涌电流：207A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 采用 SMC 的汽车 1500 W、23.1 V TVS
- 品牌名称
- ST(意法半导体)
- 商品型号
- SM15T27AY
- 商品编号
- C2970741
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向工作电压(Vrwm) | 23.1V | |
| 钳位电压 | 48.3V | |
| 峰值脉冲电流(Ipp) | 207A@8/20us | |
| 峰值脉冲功率(Ppp) | 1.5kW |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 25.7V | |
| 反向漏电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SM15TY系列设计用于保护敏感汽车电路免受ISO 7637-2定义的浪涌以及ISO 10605规定的静电放电影响。平面技术使其兼容需要低漏电流和高结温的高端电路，以提供长期可靠性和稳定性。
商品特性
- 符合AEC-Q101标准
- 峰值脉冲功率：1500W（10/1000μs）和10kW（8/20μs）
- 反向截止电压范围为5.8V至70V
- 包含单向和双向类型
- 低漏电流：25℃时为0.2μA，85℃时为1μA
- 最高工作结温：150℃
- 最高结温下的高功率能力：可达1250W（10/1000μs）
- 引脚处理：哑光镀锡
- 符合UL94 V0标准
- 符合J-STD-020 MSL等级1
- 符合J-STD-002、JESD 22-B102 E3（可焊哑光镀锡引脚）
- 符合JESD-201 2类晶须测试
- 符合IPC7531封装占位
- 符合JEDEC注册封装轮廓
- 符合IEC 61000-4-4等级4（4kV）
- 符合ISO10605、IEC 61000-4-2（C=150pF-R=330Ω），超过等级4：空气放电30kV，接触放电30kV
- 符合ISO10605（C=330pF，R=330Ω），超过等级4：空气放电30kV，接触放电30kV
- 符合ISO7637-2（不适用于反向截止电压低于电池电压的部件）：脉冲1 Vs=-150V；脉冲2a Vs=+112V；脉冲3a Vs=-220V；脉冲3b Vs=+150V
应用领域
- 保护敏感汽车电路免受浪涌和静电放电影响
