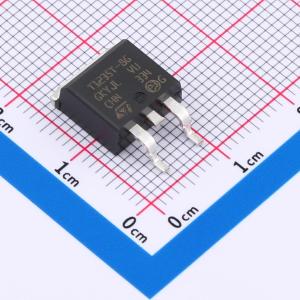

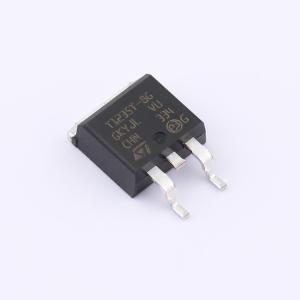

温馨提醒：图片仅供参考，商品以实物为准
T1235T-8G-TR
800V 40mA
- 描述
- 12A 800V 150°C D2PAK Snubberless T系列三端双向可控硅
- 品牌名称
- ST(意法半导体)
- 商品型号
- T1235T-8G-TR
- 商品编号
- C2970647
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 1.619克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | - | |
| 断态峰值电压(Vdrm) | 800V | |
| 通态电流(It) | 12A | |
| 浪涌电流 | 95A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.6V | |
| 门极触发电流(Igt) | 35mA | |
| 门极触发电压(Vgt) | 1.3V | |
| 保持电流(Ih) | 40mA | |
| 工作温度 | -40℃~+150℃ |
商品概述
T1235T-8G双向可控硅（Triac）采用SMD封装，可用于需要高换向能力的通用交流开关中的通断或相角控制功能。当遵守规定的限制条件时，该器件无需使用缓冲RC电路。D²PAK封装符合UL94-V0可燃性树脂标准。封装为环保型Ecopack®2级（符合RoHS和无卤素标准）。
商品特性
- 高静态dV/dt
- 高动态关断换向能力（dl/dt）c
- 最高结温（Tj）为150°C
- 三象限工作
- 浪涌能力VDSM、VRSM=900V
- 由于高静态dV/dt，具有高抗误触发能力
- 高温环境下，（dI/dt）c特性使其关断性能更佳
- 工作结温扩展至150°C，提升热裕度
- 非绝缘接线片设计，热阻表现良好
应用领域
- 通用交流线路负载开关
- 电机控制电路
- 家用电器
- 加热设备
- 浪涌电流限制电路
- 过压撬棒保护电路
