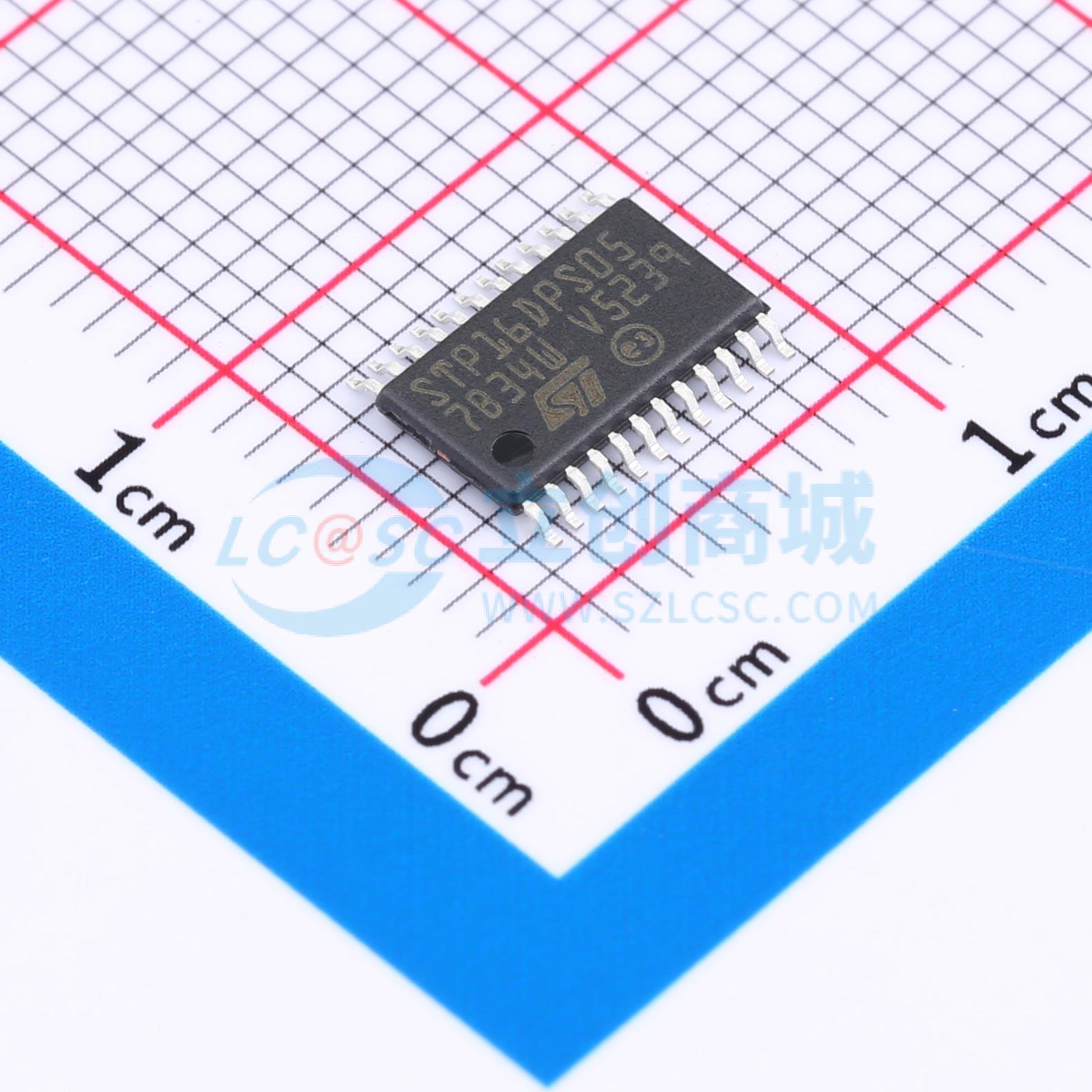

温馨提醒：图片仅供参考，商品以实物为准
STP16DPS05TTR
低电压16位恒流LED灌电流驱动器，具备输出错误检测功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 具有输出错误检测功能的低压16位恒定电流LED灌驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STP16DPS05TTR
- 商品编号
- C2970652
- 商品封装
- TSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 3V~5.5V | |
| 开关频率 | 30MHz | |
| 通道数 | 16 | |
| 输出电压 | 20V | |
| 输出电流 | 100mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 功能特性 | 短路保护(SCP)；LED开路保护；过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
STP16DPS05是一款单片、低压、低电流功率16位移位寄存器，专为LED面板显示设计。该器件包含一个16位串入并出移位寄存器，为16位D型存储寄存器提供输入。输出级设计有16个稳压电流源，可提供5-100mA的恒流驱动LED。STP16DPS05具有输出端的LED开路和短路检测功能，与STP16C/L596向后兼容。检测电路检查输出线上可能出现的三种不同情况：短路到地、短路到V0或开路。数据检测结果加载到移位寄存器中，并通过串行线输出移位。检测功能的实现不增加引脚数量，通过锁存和输出使能引脚（分别为DM1和DM2）的次要功能，专用逻辑序列允许器件进入或退出检测模式。通过外部电阻，用户可以调整STP16DPS05的输出电流，从而控制LED的光强度；此外，用户可以通过OE/DM2引脚将LED的亮度强度从0%调整到100%。STP16DPS05保证20V的输出驱动能力，允许用户串联更多LED。30MHz的高时钟频率使器件适用于高数据速率传输。3.3V电源电压适用于与任何3.3V微控制器接口的应用。与标准TSSOP封装相比，TSSOP裸露焊盘封装的散热能力提高了2.5倍。
商品特性
- 低压电源低至3V
- 16路恒流输出通道
- 通过外部电阻可调输出电流
- 输出短路和开路错误检测
- 串行数据输入/并行数据输出
- 可由3.3V微控制器驱动
- 输出电流20-100mA
- 30MHz时钟频率
- 提供高热效率的TSSOP裸露焊盘封装
- ESD保护：2kV HBM，200V MM
应用领域
- LED面板显示
- 与3.3V微控制器接口的应用
- 串联多LED的场景
- 高数据速率传输的应用
