- 引脚图
温馨提醒：图片仅供参考，商品以实物为准

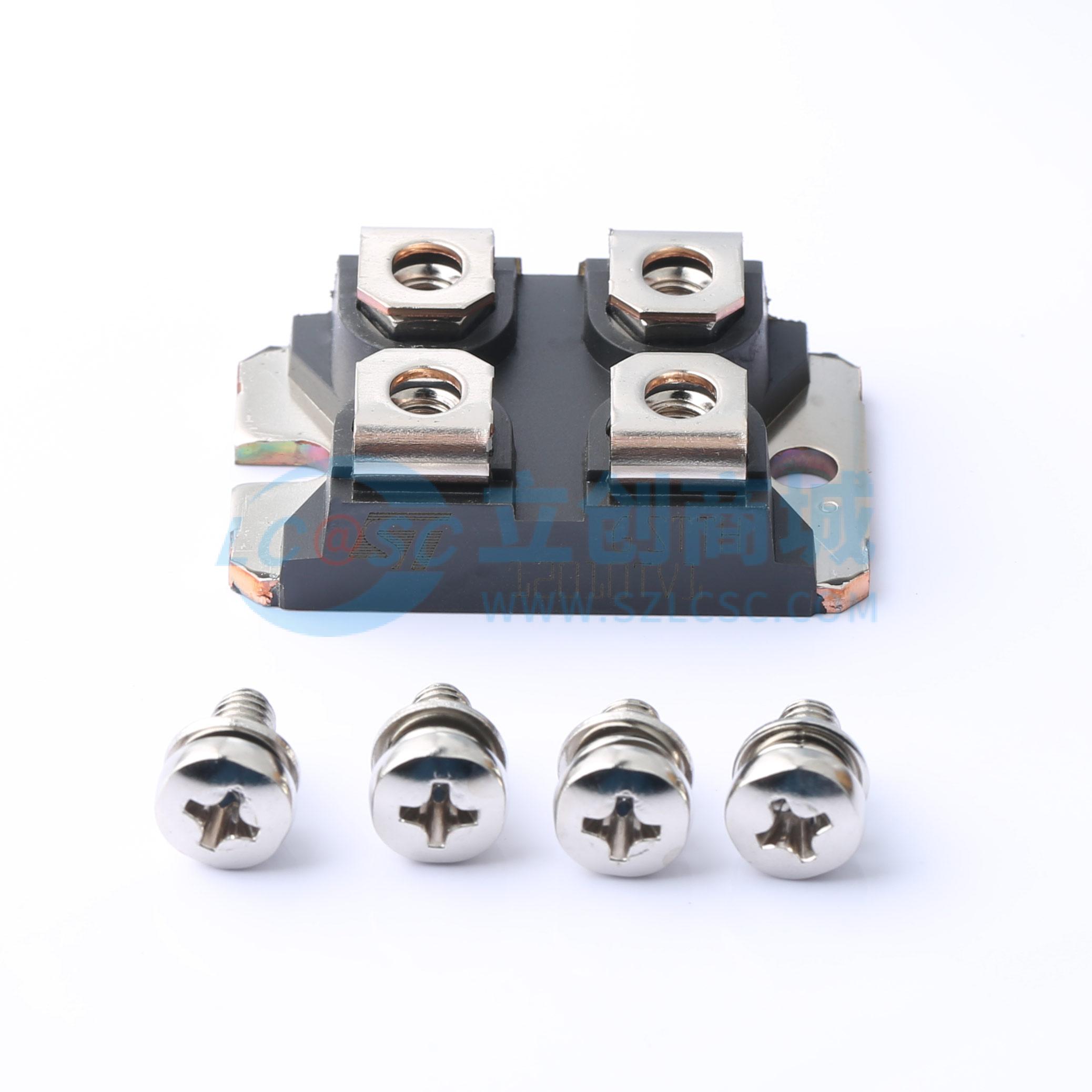

STTH12010TV1
5件套 耐压:1000V 电流:60A 反向恢复时间：49ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1200 V、120 A双超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH12010TV1
- 商品编号
- C2970638
- 商品封装
- ISOTOP
- 包装方式
- 管装
- 商品毛重
- 41.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 2个独立式 | |
| 正向压降(Vf) | 1.3V@60A | |
| 直流反向耐压(Vr) | 1kV | |
| 整流电流 | 60A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 20uA@1000V | |
| 反向恢复时间(Trr) | 49ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 400A |
商品概述
该二极管采用无妥协的高质量设计，具有低漏电流、可重复的特性和内在坚固性，适合需要长期可靠性的重型应用。低漏电流的改进性能有助于减少设备维护。
商品特性
- 超快软恢复
- 极低的导通和开关损耗
- 高频和高脉冲电流工作
- 高反向电压能力
- 高结温
- 绝缘封装
- 电气绝缘为2500 V rms
- 电容为45 pF
- 环氧树脂符合UL94 V0标准
- 冷却方式：传导（C）
应用领域
- 工业电源
- 电机控制
- 需要整流和续流的类似工业系统
- 缓冲、自举和消磁等辅助功能
