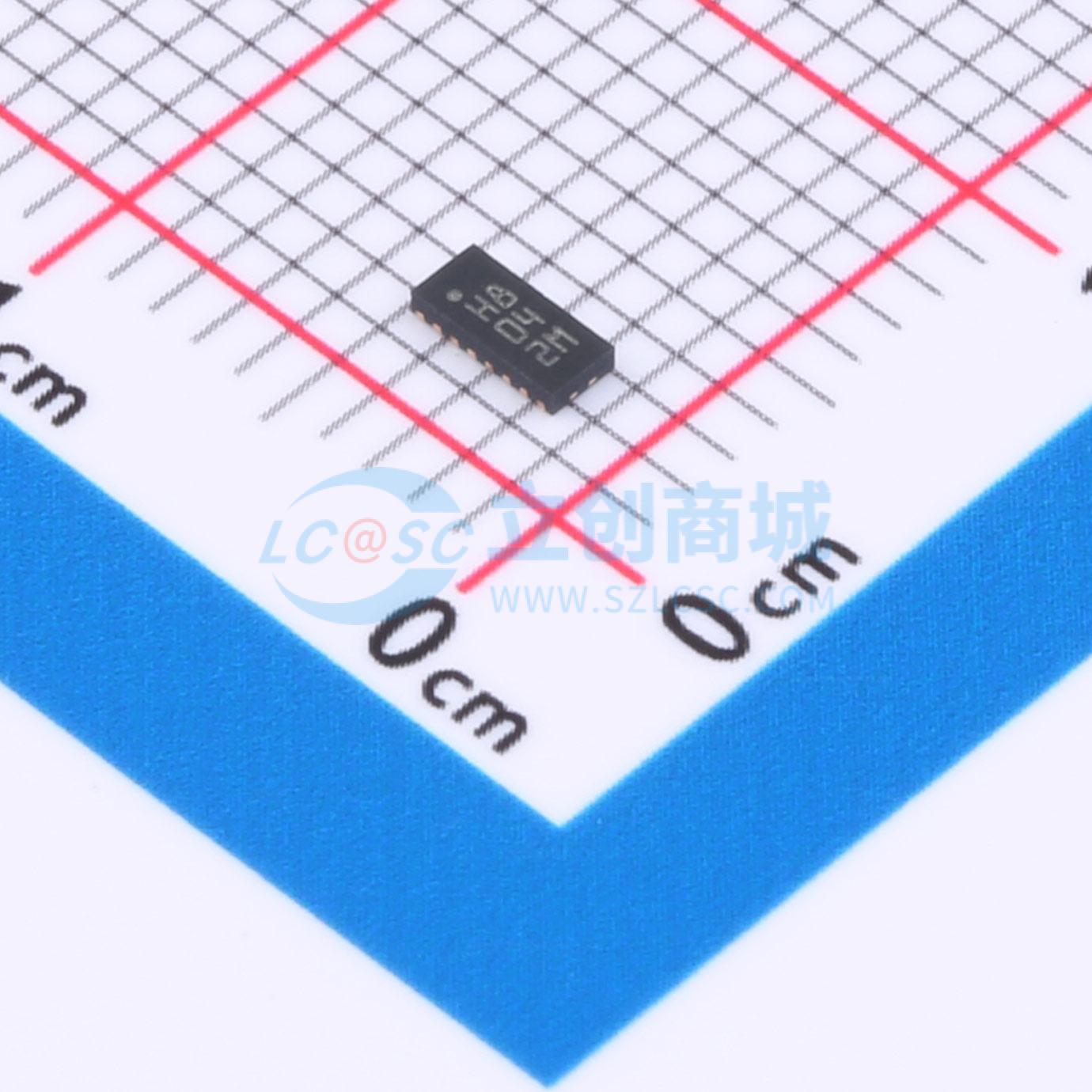

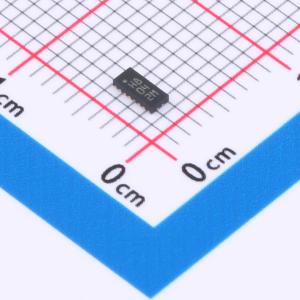

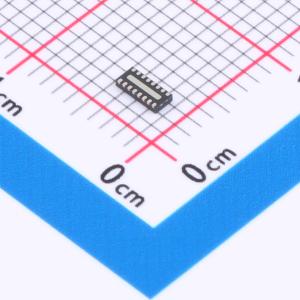

EMIF08-1005M16
8线IPAD低电容EMI滤波器和ESD保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 8线低电容EMI滤波器和ESD保护
- 品牌名称
- ST(意法半导体)
- 商品型号
- EMIF08-1005M16
- 商品编号
- C2970965
- 商品封装
- UFDFN-16-EP
- 包装方式
- 编带
- 商品毛重
- 0.316克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EMI滤波器(RC,LC网络) | |
| 频率 | 100MHz | |
| 滤波器阶数 | 2 | |
| 阻值 | 100Ω | |
| 容值 | 45pF |
| 属性 | 参数值 | |
|---|---|---|
| ESD 保护 | 有 | |
| 通道数 | 8 | |
| 衰减值 | 34dB@900MHz~1.8GHz | |
| 工作温度 | -40℃~+85℃ |
商品概述
EMIF08-1005M16是一款8线高度集成设备，旨在抑制所有暴露于电磁干扰的系统中的EMI/RFI噪声。该滤波器包含ESD保护电路，可防止应用在输入或输出引脚受到高达15kV的ESD浪涌时受损。
商品特性
- EMI对称（I/O）低通滤波器
- 在900MHz至1.8GHz频率范围内衰减大于-34dB
- 截止频率：100MHz
- PCB空间占用极小：3.3mm×1.5mm
- 封装极薄：最大0.6mm
- 单片集成提供高可靠性
- RoHS封装
- 符合以下标准：IEC 61000-4-2 level4（输入和输出引脚15kV空气放电、8kV接触放电）、UL94 V0
应用领域
- 需要EMI滤波的ESD敏感设备
- 手机的LCD和摄像头
- 电脑和打印机
- 通信系统
- MCU板
