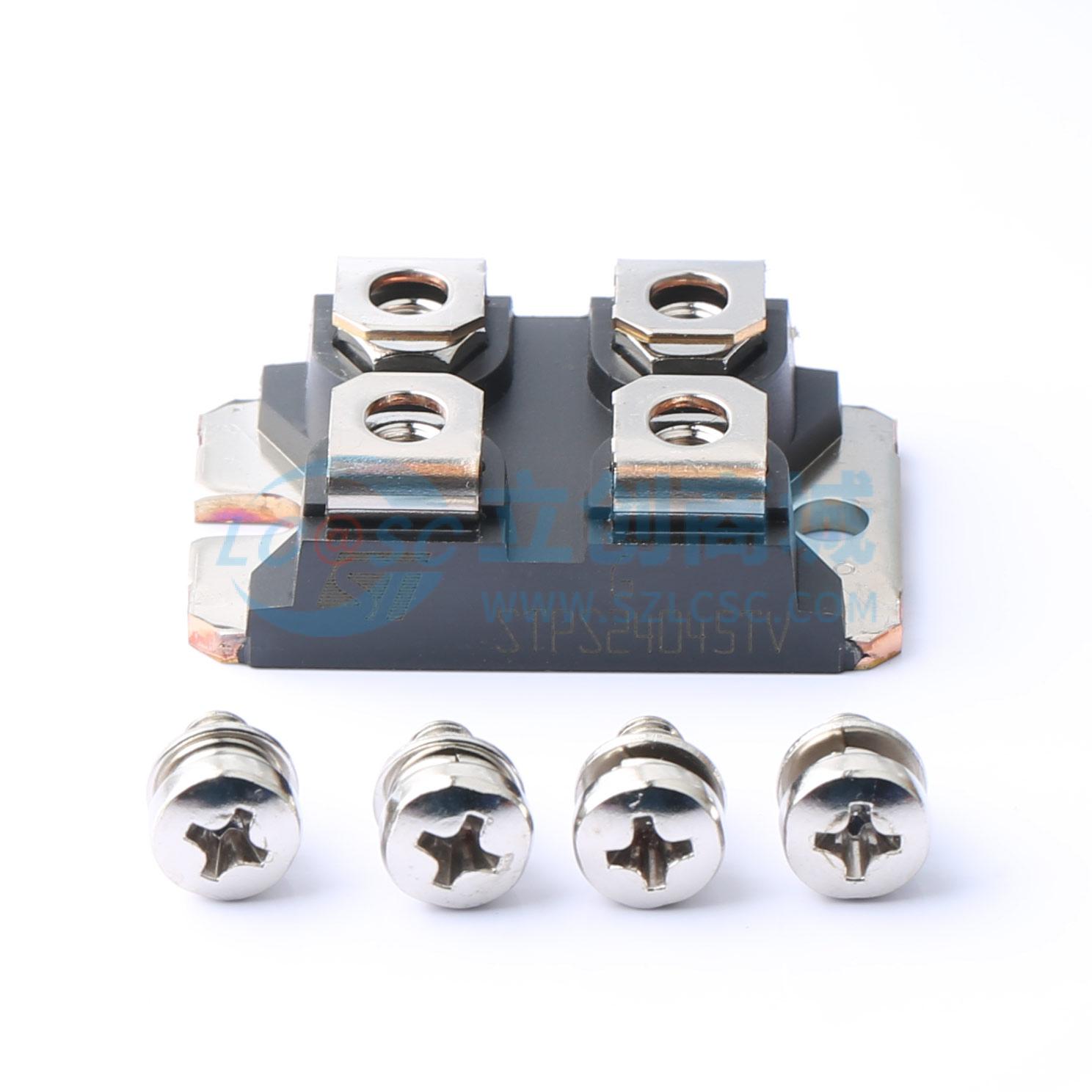

STPS24045TV
5件套 电压:45V 电流:120A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 45 V、240 A双路功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS24045TV
- 商品编号
- C2970982
- 商品封装
- ISOTOP
- 包装方式
- 管装
- 商品毛重
- 45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 2个独立式 | |
| 正向压降(Vf) | 670mV@120A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 45V | |
| 整流电流 | 120A | |
| 反向电流(Ir) | 2mA@45V |
商品概述
双功率肖特基整流器，适用于开关模式电源（SMPS）和高频DC/DC转换器。采用ISOTOP封装的STPS24045特别适用于低压、高频逆变器、续流和极性保护应用。ISOTOP封装的环氧树脂符合UL94 V0标准，冷却方式为传导（C），推荐扭矩值为1.3 N·m，最大扭矩值为1.5 N·m。额定值（限制值，每个二极管在环境温度T_amb=25℃时，除非另有说明）：避免单个二极管在自身散热片上发生热失控的条件为(dP_tot/dT_j) < (1/R_th(j-a))。热阻参数：当同时使用二极管1和二极管2时，ΔT_j（二极管1）= P（二极管1）× R_th(j-c)（每个二极管） + P（二极管2）× R_th(c)。静态电气特性（每个二极管）：1. 脉冲测试：t_p=5ms，v<2%；2. 脉冲测试：t_p=380μs，v<2%。传导损耗计算：P=0.47×I_F(AV)+0.00167×I_F²(RMS)。
商品特性
- 传导损耗极小
- 开关速度快
- 热阻低
- 绝缘封装ISOTOP：绝缘电压2500 VRMS正弦
- 雪崩能力
- 符合ECOPACK2标准
应用领域
- 开关二极管
- DC/DC转换器
- 工业领域
- 重型应用
