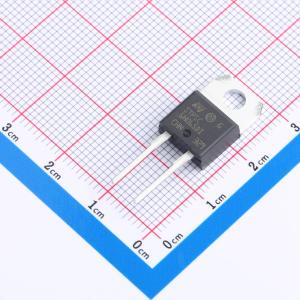

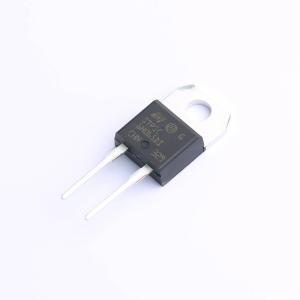

温馨提醒：图片仅供参考，商品以实物为准
STPSC6H065DI
650 V, 6 A 高浪涌碳化硅功率肖特基二极管
- 描述
- 650 V、6 A高浪涌碳化硅功率肖特基二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPSC6H065DI
- 商品编号
- C2970591
- 商品封装
- TO-220ACins
- 包装方式
- 管装
- 商品毛重
- 3.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅二极管 | |
| 二极管配置 | 1个独立式 | |
| 整流电流 | 6A | |
| 正向压降(Vf) | 1.75V@6A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 650V | |
| 反向电流(Ir) | 60uA@650V | |
| 非重复峰值浪涌电流 (Ifsm) | 60A | |
| 工作结温范围 | -40℃~+175℃ |
商品概述
这是一款6A、650V的SiC二极管，是功率肖特基二极管。采用碳化硅衬底制造，宽带隙材料允许设计出额定电压为650V的肖特基二极管结构。由于肖特基结构，关断时无恢复现象，振铃模式可忽略不计，最小的电容关断行为与温度无关。STPSC6H065特别适用于PFC应用，在硬开关条件下可提升性能，其高正向浪涌能力确保在瞬态阶段具有良好的鲁棒性。计算导通损耗可使用以下公式：P=1.35×I_F(AV)+0.192×I_F²(RMS)。
商品特性
- 在应用电流范围内无反向恢复电荷
- 开关行为与温度无关
- 高正向浪涌能力
- 绝缘封装TO-220AC Ins
- 绝缘电压2500 VRMS
- 典型封装电容7 pF
- 高效节能产品
- 符合ECOPACK®2标准的组件
应用领域
- 开关模式电源
- PFC
- DC-DC转换器
- LLC拓扑
- 升压二极管
