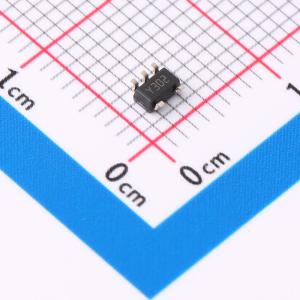

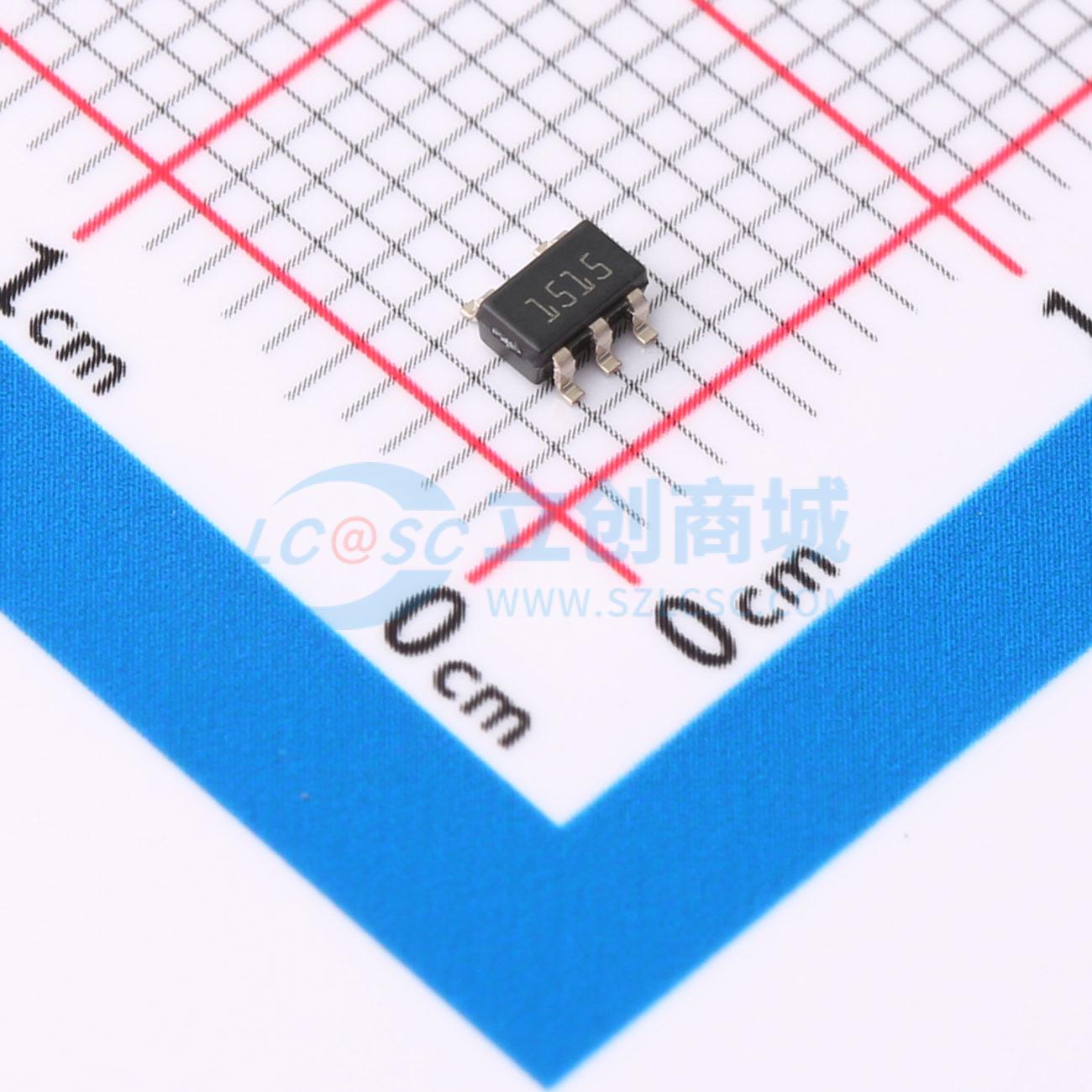

温馨提醒：图片仅供参考，商品以实物为准

STLQ015M15R

150 mA - 超低静态电流线性调压器

描述: STLQ015可提供最高150 mA的电流，输入电压范围为1.5 V至5.5 V，典型压差为112 mV。该器件的关键特性是其静态电流，在最大输出电流时仅为1.4 μA。该器件在输出端使用陶瓷电容时性能稳定。它的静态电流极低，可延长需要超长待机时间的应用的电池续航时间。使能逻辑控制功能可将STLQ015置于关断模式，将总电流消耗降至1 nA。该器件还具备短路恒流限制和热保护功能。典型应用包括：便携式和电池供电系统、电子传感器和微控制器电源。
品牌名称: ST(意法半导体)
商品型号: STLQ015M15R
商品编号: C2970592
商品封装: SOT-23-5L
包装方式: 编带
商品毛重: 0.24克(g)

商品参数

商品概述

STLQ015可提供最高150 mA的电流，输入电压范围为1.5 V至5.5 V，典型压差为112 mV。该器件的关键特性是其静态电流，在最大输出电流时仅为1.4 μA。该器件在输出端使用陶瓷电容时性能稳定。它的静态电流极低，可延长需要超长待机时间的应用的电池续航时间。使能逻辑控制功能可将STLQ015置于关断模式，将总电流消耗降至1 nA。该器件还具备短路恒流限制和热保护功能。典型应用包括：便携式和电池供电系统、电子传感器和微控制器电源。

商品特性

输入电压：1.5至5.5 V
极低静态电流：无负载时为1.0 μA（典型值），150 mA负载时为1.4 μA（典型值），关断模式下为1 nA（典型值），125 ℃时关断模式下最大为200 nA
输出电压容差：25 ℃时为± 2%
保证输出电流为150 mA
输出电压范围宽：以100 mV为步进，从0.8 V至3.3 V
逻辑控制电子关断
与陶瓷电容兼容（C_OUT = 1 μF）
内部电流和热限制
温度范围：-40 ℃至125 ℃

应用领域

手机
数码静态相机（DSC）
电池供电设备
便携式媒体播放器

数据手册PDF

放大查看下载PDF

优惠活动

7.4折起

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	1.5V
	输出电流	150mA
	电源纹波抑制比(PSRR)	40dB@(1kHz)
	压差	300mV@(150mA)

	属性	参数值
	静态电流(Iq)	2.4uA
	噪声	75uVrms
	特性	热关断；过流保护；短路保护；过热保护；带使能
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
