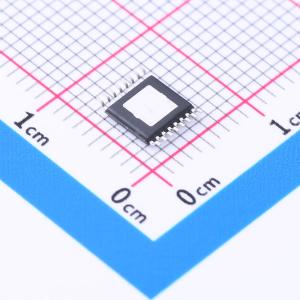

温馨提醒：图片仅供参考，商品以实物为准
LED6000PHR
LED6000PHR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有调光功能的3 A、61 V单片式电流源
- 品牌名称
- ST(意法半导体)
- 商品型号
- LED6000PHR
- 商品编号
- C2970540
- 商品封装
- TSSOP-16-EP
- 包装方式
- 管装
- 商品毛重
- 0.39克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 4.5V~61V | |
| 开关频率 | 250kHz~1.5MHz | |
| 通道数 | 1 | |
| 输出电流 | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过流保护(OCP)；过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品概述
LED6000是一款降压单片开关稳压器，设计用于为高功率LED驱动提供高达3A的直流电流。250mV的典型RSENSE电压降提高了效率。通过驱动专用的DiM引脚实现数字调光。
可调节的电流限制功能，旨在根据标称输出LED电流选择电感的RMS值，以及可调节的开关频率，使得应用尺寸可以更加紧凑。VBIAS引脚上的嵌入式切换功能最大化了效率。通过共享SYNCH引脚，多个设备可以同步工作，以防止低噪声应用中的拍频噪声，并减少输入电流的RMS值。
该器件具有过热、过流和输出短路的全面保护。
LED6000采用HTSSOP16裸露焊盘封装。
商品特性
- 最高3 A的直流输出电流
- 4.5 V至61 V的工作输入电压
- RDS,ON = 典型250 mΩ
- 可调fsw（250 kHz - 1.5 MHz）
- 专用引脚的调光功能
- 低IQ关断（典型值为10 μA，来自VIN）
- 低IQ工作（典型值<2.4 mA）
- ±3%的输出电流精度
- 专用引脚的同步使能
- 可调软启动时间
- 可调电流限制
- 低压差操作（最大12 μs）
- VBIAS在轻负载下提高效率
- 输出电压排序
- 自动恢复热关断
- MLCC输出电容
应用领域
- 高亮度LED驱动应用
- 卤素灯泡替换
