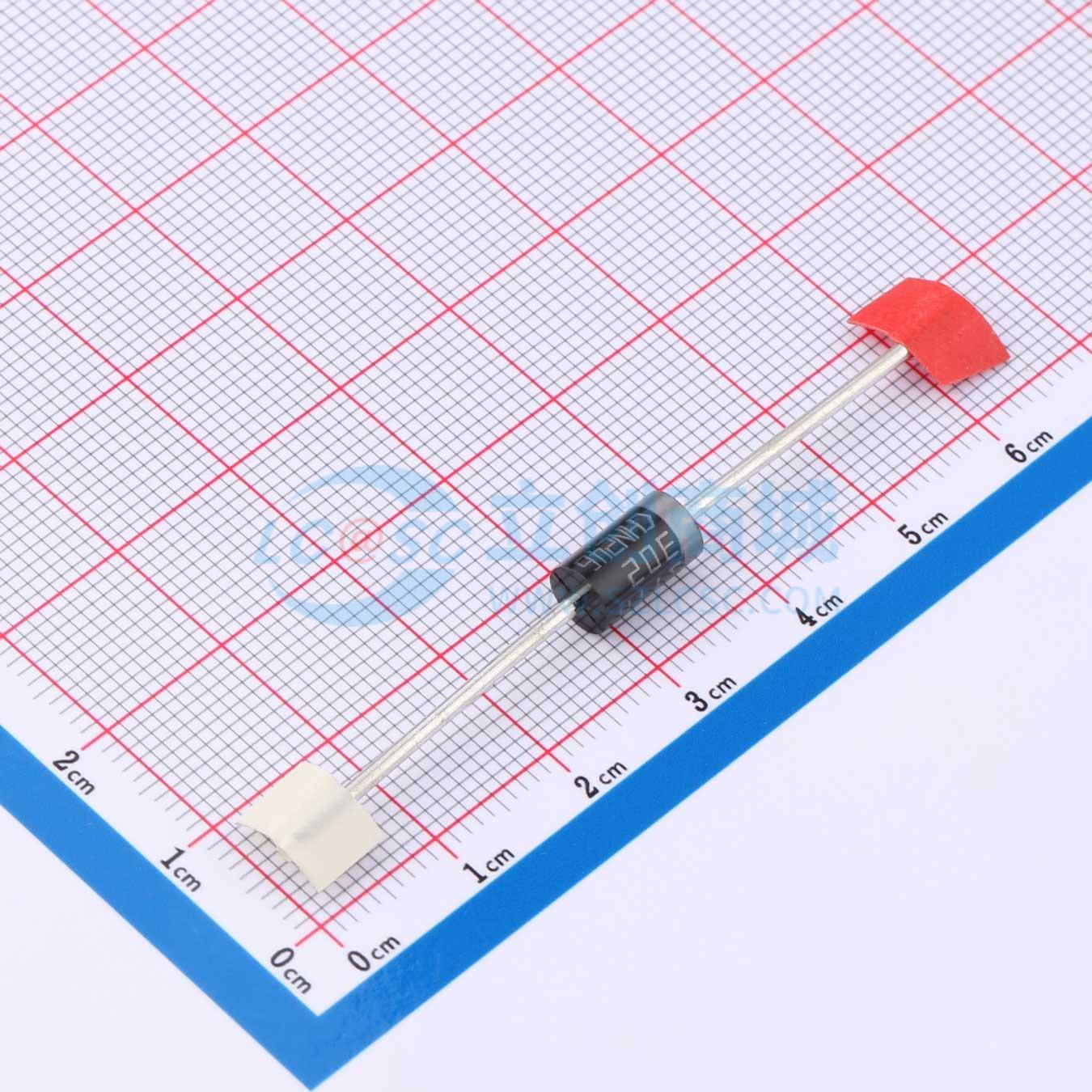

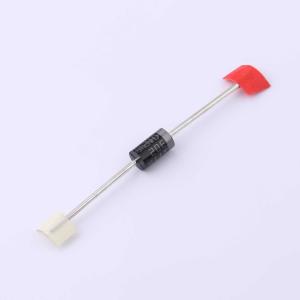

温馨提醒：图片仅供参考，商品以实物为准
STTH302
耐压:200V 电流:3A 反向恢复时间：35ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 采用新的200V平面技术，特别适用于开关模式基极驱动和晶体管电路。该器件还可用作电源和其他功率开关应用中的续流二极管。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH302
- 商品编号
- C2970515
- 商品封装
- DO-201AD
- 包装方式
- 盒装
- 商品毛重
- 1.325333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | - | |
| 正向压降(Vf) | 950mV@3A | |
| 直流反向耐压(Vr) | 200V | |
| 整流电流 | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 3uA | |
| 反向恢复时间(Trr) | 35ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 130A |
商品概述
STTH302采用新型200V平面技术，特别适用于开关模式基极驱动和晶体管电路。该器件还可用作电源和其他功率开关应用中的续流二极管。
商品特性
- 极低的传导损耗
- 可忽略的开关损耗
- 低正向和反向恢复时间
- 高结温
- 采用DO-201AD封装
- 白带表示阴极
- 环氧树脂符合UL94 V0标准
应用领域
- 开关模式基极驱动电路
- 晶体管电路
- 电源中的续流二极管
- 其他功率开关应用中的续流二极管
