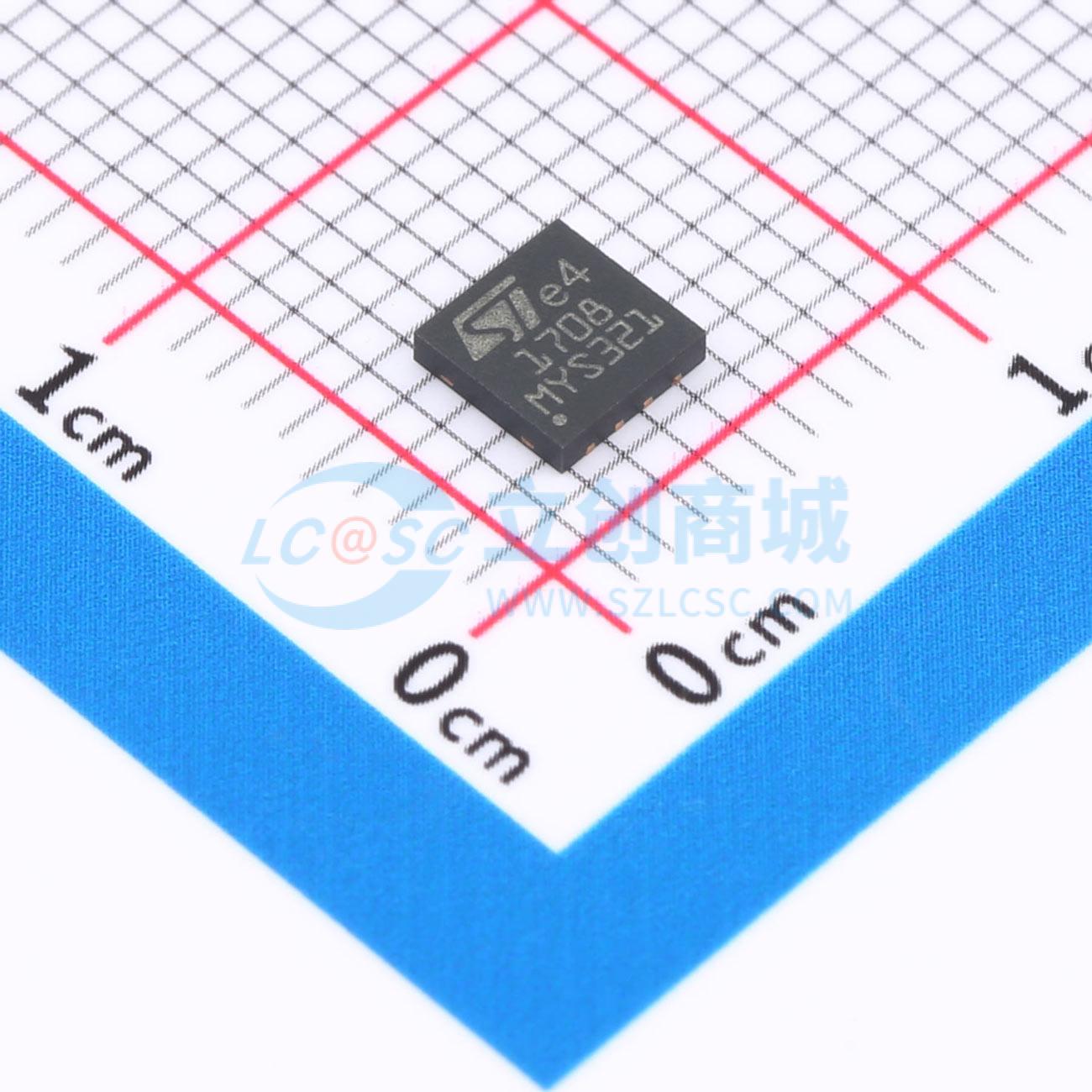

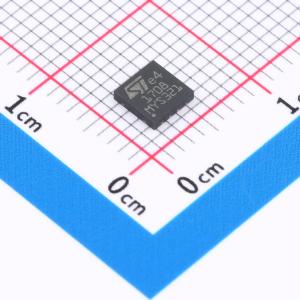

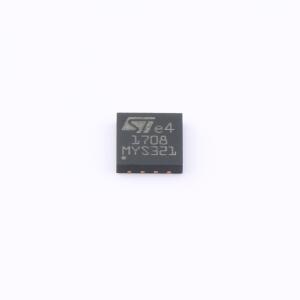

TDE1708DFT
智能功率开关
- 描述
- TDE1708DFT 是一款集成式功率开关，具备高达 48 V 的电源供电能力。有两种输出配置可选：负载接地（高端模式）
- 品牌名称
- ST(意法半导体)
- 商品型号
- TDE1708DFT
- 商品编号
- C2970522
- 商品封装
- DFN-8(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 最大连续电流 | 250mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 6V~48V | |
| 工作温度 | -25℃~+85℃ | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过流保护(OCP) |
商品概述
TDE1708DFT是一款集成式功率开关，具备高达48 V的电源供电能力。有两种输出配置可选： 负载接地（高端模式） 负载接VS（低端模式）
该器件特别适用于接近检测器，其内部的+5 V电源可用于为外部电路供电。
只要检测到异常情况，内部就会生成一个信号来阻断In信号，防止输出开关启动。上电转换、芯片过热以及输出过流都会促使该信号的产生。在该信号的后沿会增加一个至少25 ms（典型值）的延迟，以确保信号消失时处于稳定的正常状态。通过在引脚3和地之间连接一个电容，可以进一步增加该延迟（阻断信号消失的延迟；信号启动时无延迟）。它可以驱动阻性或感性负载。
商品特性
- 低端或高端开关配置
- 6 V至48 V的电源电压范围
- 过载和短路保护
- 内部电压钳位
- 电源和输出反接保护
- 热关断
- 地和VS开路保护
- 开关开启时的可调延迟
- 状态指示灯驱动
- +5 V稳压辅助电压 高突发抗扰度
