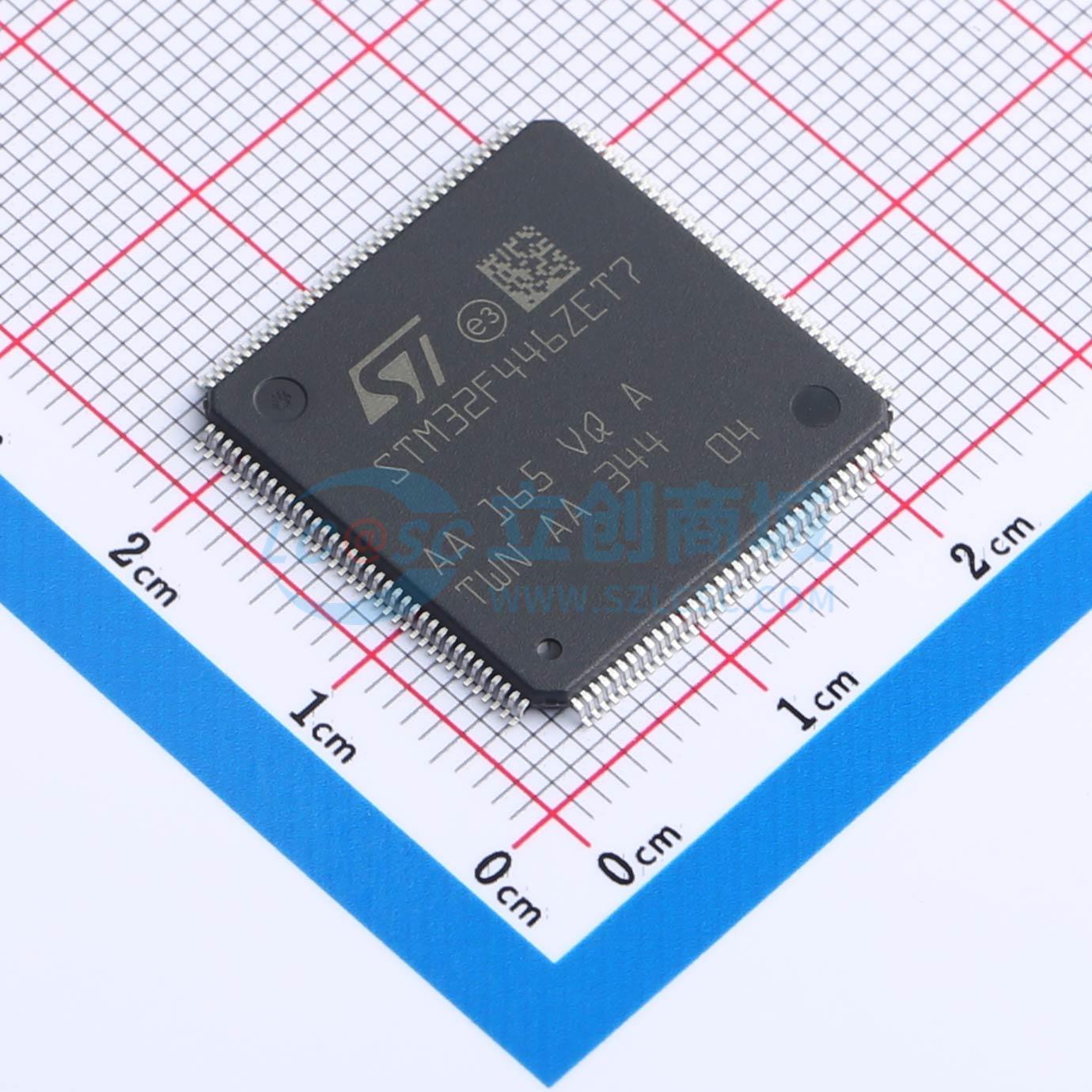

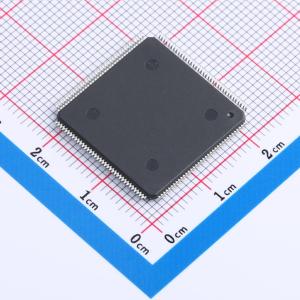

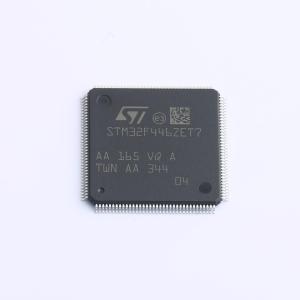

STM32F446ZET7
带DSP和FPU的高性能基础系列ARM Cortex-M4 MCU，具有512 KB Flash、180 MHz CPU、ART加速器和双QSPI
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：核心：32位Cortex-M4 CPU，带FPU，自适应实时加速器（ART Accelerator）允许从闪存零等待状态执行，频率高达180 MHz，具备MPU，225 DMIPS/1.25 DMIPS/MHz（Dhrystone 2.1），支持DSP指令。 存储器：512 KB闪存、128 KB SRAM、具有高达16位数据总线的灵活外部存储器控制器，支持SRAM、PSRAM、SDRAM/LPSDR SDRAM、NOR/NAND闪存、双模式QuadSPI接口。 LCD并行接口，支持8080/6800模式。 时钟、复位和电源管理：1.7 V至3.6 V应用电源和I/O、POR、PDR、PVD和BOR、4至26 MHz晶体振荡器、内部16 MHz工厂校准RC（精度1%）、用于RTC的32 kHz振荡器及校准、内部32 kHz RC及校准。 低功耗：支持睡眠、停止和待机模式。 VBAT为RTC供电，20×32位备份寄存器加上可选的4 KB备份SRAM。 3个12位、2.4 MSPS ADC：多达24个通道，三重交错模式下可达7.2 MSPS。 2个12位D/A转换器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32F446ZET7
- 商品编号
- C2970508
- 商品封装
- LQFP-144(20x20)
- 包装方式
- 托盘
- 商品毛重
- 1.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4 | |
| CPU最大主频 | 180MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 512KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 128KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 114 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.7V~3.6V | |
| 工作温度 | -40℃~+105℃ |
商品概述
Arm® Cortex®-M4 32位MCU+FPU，225 DMIPS，最高512 KB Flash/128+4 KB RAM，USB OTG HS/FS，17个定时器，3个ADC和20个通信接口
商品特性
- 核心：Arm 32位Cortex-M4 CPU带FPU，自适应实时加速器（ART Accelerator）允许从Flash内存0等待状态执行，频率高达180 MHz，MPU，225 DMIPS/1.25 DMIPS/MHz（Dhrystone 2.1），以及DSP指令
- 内存：512 KB Flash内存；128 KB SRAM；灵活的外部内存控制器，支持最多16位数据总线（SRAM、PSRAM、SDRAM/LPSDR SDRAM、NOR/NAND Flash内存）；双模QuadSPI接口
- LCD并行接口：支持8080/6800模式
- 时钟、复位和电源管理：应用电源和I/O电压范围1.7V至3.6V；支持POR、PDR、PVD和BOR；4至26 MHz晶体振荡器；内部16 MHz工厂校准RC（精度1%）；32 kHz振荡器用于带校准的RTC；内部32 kHz带校准的RC
- 低功耗：支持睡眠、停止和待机模式；VBAT电源用于RTC，20×32位备份寄存器加可选4 KB备份SRAM
- 模拟功能：3×12位2.4 MSPS ADC（最多24通道，三重交错模式下7.2 MSPS）；2×12位D/A转换器；通用DMA（16流DMA控制器带FIFO和突发支持）
- 定时器：最多17个定时器（2个看门狗、1个SysTick定时器、最多12个16位和2个32位定时器，频率高达180 MHz，每个最多4个IC/OC/PWM或脉冲计数器）
- 调试模式：支持SWD和JTAG接口；Cortex-M4 Trace Macrocell
- 封装：LQFP64（10×10 mm）、LQFP100（14×14 mm）、LQFP144（20×20 mm）、WLCSP81、UFBGA144（7×7 mm）、UFBGA144（10×10 mm）
- I/O端口：最多114个带中断能力的I/O端口；最多111个快速I/O（频率高达90 MHz）；最多112个5V耐受I/O
- 通信接口：最多20个通信接口，包括SPDIF-Rx；最多4×I2C接口（SMBus/PMBus）；最多4个USART和2个UART（11.25 Mbit/s，支持ISO7816接口、LIN、IrDA、调制解调器控制）；最多4个SPI（45 Mbits/s，其中3个带复用I2S用于音频类精度，通过内部音频PLL或外部时钟）；2×SAI（串行音频接口）；2×CAN（2.0B Active）；SDIO接口；消费电子控制（CEC）接口
- 高级连接：USB 2.0全速设备/主机/OTG控制器带片上PHY；USB 2.0高速/全速设备/主机/OTG控制器带专用DMA、片上全速PHY和ULPI；专用USB电源轨允许片上PHY在整个MCU电源范围内运行
- 其他功能：8至14位并行摄像头接口（高达54 Mbytes/s）；CRC计算单元；RTC（亚秒级精度，硬件日历）；96位ID
