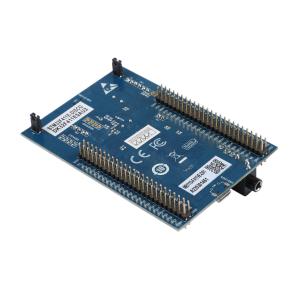

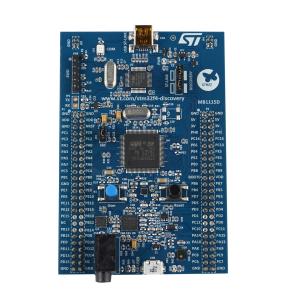

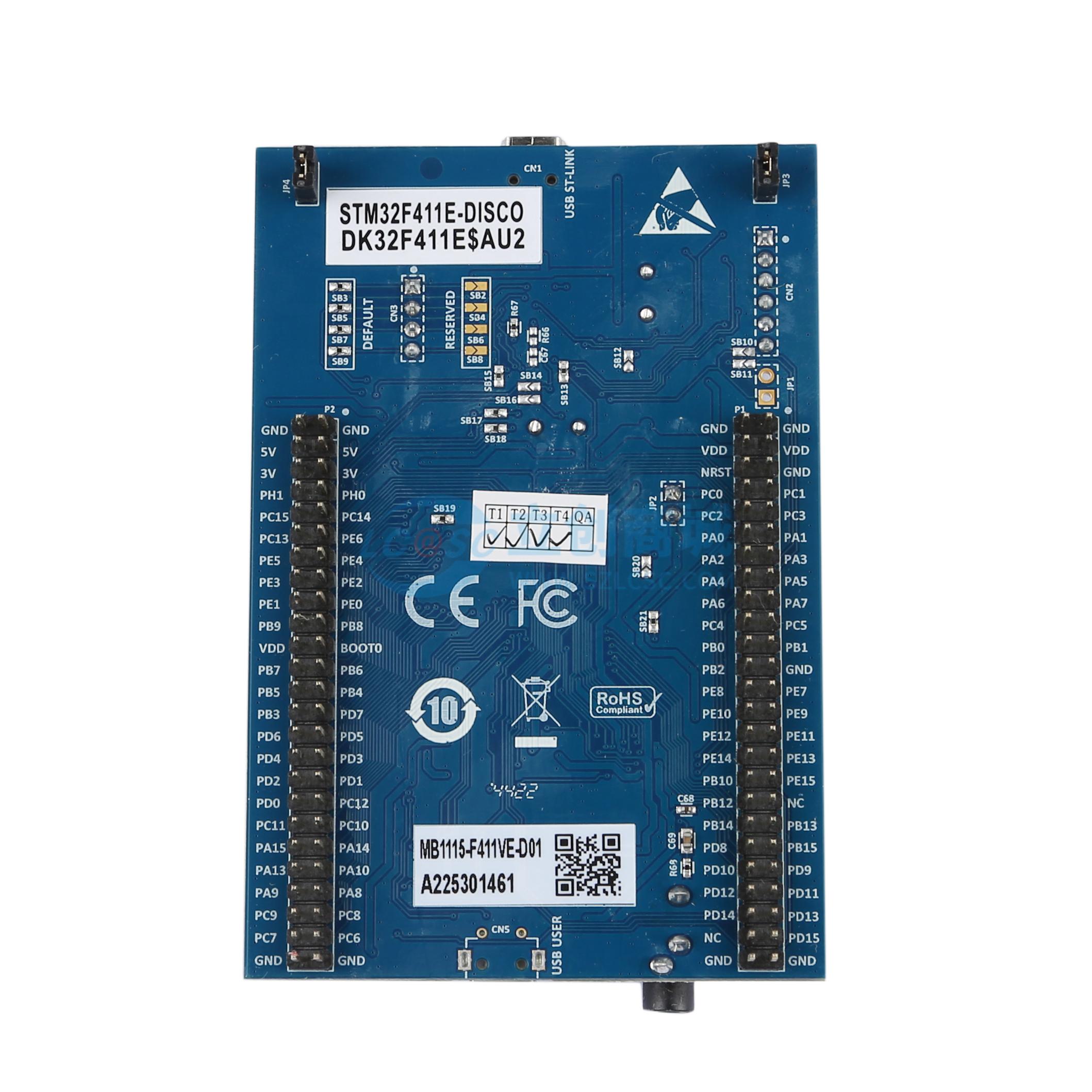

STM32F411E-DISCO
Arm Cortex-M4 32位MCU+浮点运算单元（FPU），125 DMIPS，512KB闪存，128KB RAM，全速USB OTG，11个定时器（TIM），1个ADC，13个通信接口
- 描述
- 特性：动态效率线,具备批量采集模式(BAM)。电源电压:1.7 V至3.6 V。温度范围:-40°C至85/105/125°C。内核:配备浮点单元(FPU)的32位Arm Cortex M4 CPU,自适应实时加速器(ART AcceleratorTM)可实现从闪存零等待状态执行,频率高达100 MHz,具备内存保护单元,性能达125 DMIPS/1.25 DMIPS/MHz(Dhrystone 2.1),支持DSP指令。内存:高达512 Kbytes闪存,128 Kbytes SRAM。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32F411E-DISCO
- 商品编号
- C2970499
- 包装方式
- 袋装
- 商品毛重
- 75.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4 | |
| CPU最大主频 | 100MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 512KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 128KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 81 | |
| ADC(位数) | 12bit | |
| DAC(位数) | - | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.7V~3.6V | |
| 工作温度 | -40℃~+125℃；-40℃~+105℃；-40℃~+85℃ |
商品概述
这是一款Arm Cortex-M4 32位MCU+FPU，具备125 DMIPS性能，512KB Flash和128KB RAM，支持USB OTG FS、11个定时器、1个ADC以及13个通信接口。
商品特性
- 动态效率线带BAM（批量采集模式）
- 电源供应范围1.7V至3.6V，工作温度范围-40℃至85/105/125℃
- 核心为Arm 32位Cortex-M4 CPU带FPU，自适应实时加速器支持从Flash内存0等待状态执行，频率最高100MHz，内存保护单元，125 DMIPS/1.25 DMIPS/MHz（Dhrystone 2.1），支持DSP指令
- 内存配置：最高512KB Flash内存，128KB SRAM
- 时钟、复位和电源管理：支持POR、PDR、PVD和BOR；4至26MHz晶体振荡器；内部16MHz工厂校准RC；带校准的32kHz RTC振荡器及内部32kHz RC
- 功耗表现：运行模式（外设关闭）100μA/MHz；停止模式（快速唤醒）25℃下典型值42μA、最大值65μA；停止模式（慢速唤醒）25℃下低至9μA、最大值28μA；待机模式25℃/1.7V无RTC时1.8μA、85℃/1.7V时11μA；RTC的VBAT电源25℃下1μA
- 1×12位、2.4 MSPS ADC，最多16通道；16流通用DMA控制器带FIFO和突发支持
- 最多11个定时器：含6个16位、2个32位定时器（最高100MHz），2个看门狗定时器，1个SysTick定时器
- 封装类型：WLCSP49（2.999×3.185mm）、LQFP100（14×14mm）、LQFP64（10×10mm）、UFQFPN48（7×7mm）、UFBGA100（7×7mm）
- 调试模式支持串行线调试（SWD）和JTAG接口，以及Cortex-M4嵌入式跟踪宏单元
- 最多81个带中断能力的I/O端口，含78个快速I/O（最高100MHz）、77个5V耐受I/O
- 最多13个通信接口：3×I2C、3个USART、5个SPI/I2S、SDIO接口、USB 2.0全速OTG控制器
- 具备CRC计算单元、96位ID、亚秒级精度硬件日历RTC，所有封装均为ECOPACK 2
