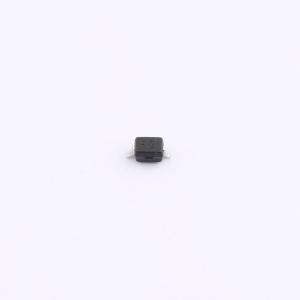

ESDA051-1JY
单向ESD 5V截止 峰值浪涌电流：20A@8/20us
- 描述
- 采用 SOD323 封装的汽车单线 5V TVS
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDA051-1JY
- 商品编号
- C2970491
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.47克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 6.2V | |
| 峰值脉冲电流(Ipp) | 20A@8/20us | |
| 击穿电压 | 6.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 3nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 190pF |
商品概述
ESDA051-1JY是单向单路TVS保护器件，旨在保护敏感设备免受ESD瞬变和EOS浪涌的影响。 该器件采用SOD323封装。
商品特性
- 通过AEC-Q101认证
- 单向器件
- 符合ECOPACK2标准的元件
- 满足ISO 10605 / IEC 61000-4-2标准：C = 150 pF，R = 330 Ω，超过4级 ±30 kV（空气放电）±30 kV（接触放电）
- 满足ISO 10605标准：C = 330 pF，R = 330 Ω，超过4级 ±30 kV（空气放电）±30 kV（接触放电）
- 符合IEC 61000-4-4标准
- 满足ISO 7637-3标准 快速瞬态脉冲a：Vs = -150 V 快速瞬态脉冲b：Vs = +150 V 慢速瞬态负脉冲：Vs = -85 V 慢速瞬态正脉冲：Vs = +85 V
应用领域
- 保护内燃机汽车、电动汽车和混合动力电动汽车（如电动自行车、汽车和公交车）中的电子电路。
