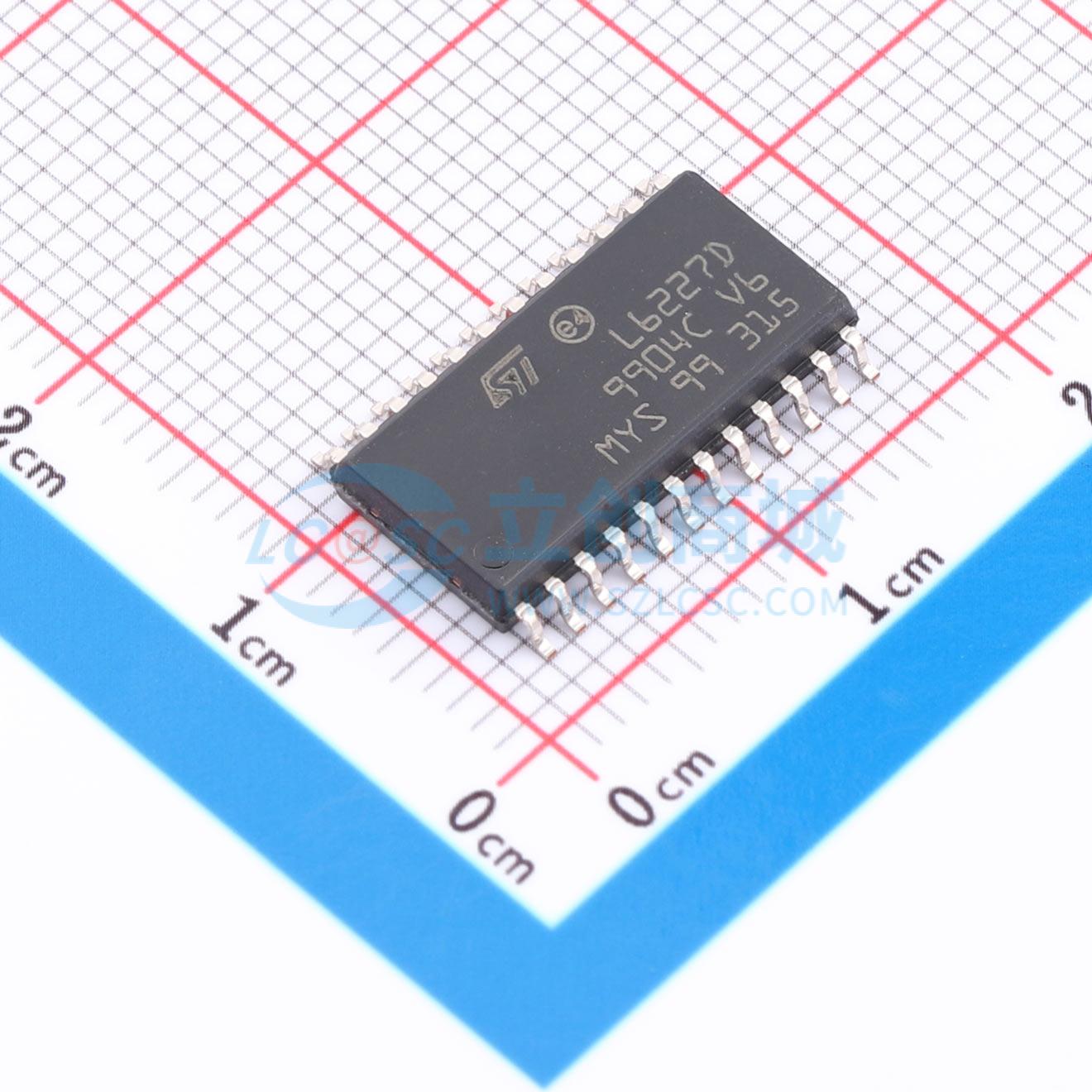

L6227D

描述: 双全桥驱动器采用PWM电流控制器
品牌名称: ST(意法半导体)
商品型号: L6227D
商品编号: C2970439
商品封装: SOIC-24-300mil
包装方式: 管装
商品毛重: 1.545克(g)

商品概述

L6227器件是一款采用BCD技术实现的DMOS双全桥，专为电机控制应用而设计。该技术将隔离式DMOS功率晶体管与CMOS和双极电路集成在同一芯片上。该器件还包含两个独立的固定关断时间PWM电流控制器，用于执行斩波调节。L6227器件提供PowerSO36和SO24 (20+2+2)封装，其特点是高端功率MOSFET具有无损耗过流保护和热关断功能。

商品特性

工作电源电压范围为8至52 V
输出峰值电流为2.8 A（直流电流为1.4 A）
在结温Tj = 25 °C时，RDS(ON)典型值为0.73 Ω
工作频率高达100 KHz
无损耗过流保护
双独立固定转矩PWM电流控制器
慢衰减同步整流
交叉导通保护

应用领域

双极步进电机
双直流电机

数据手册PDF

放大查看下载PDF

交货周期

订货10-14个工作日

购买数量

(32个/管，最小起订量 72 个)

个

起订量：72 个32个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	-
	输出电流	-

	属性	参数值
	集成开关	-
	导通电阻	730mΩ
	工作温度	-40℃~+150℃
