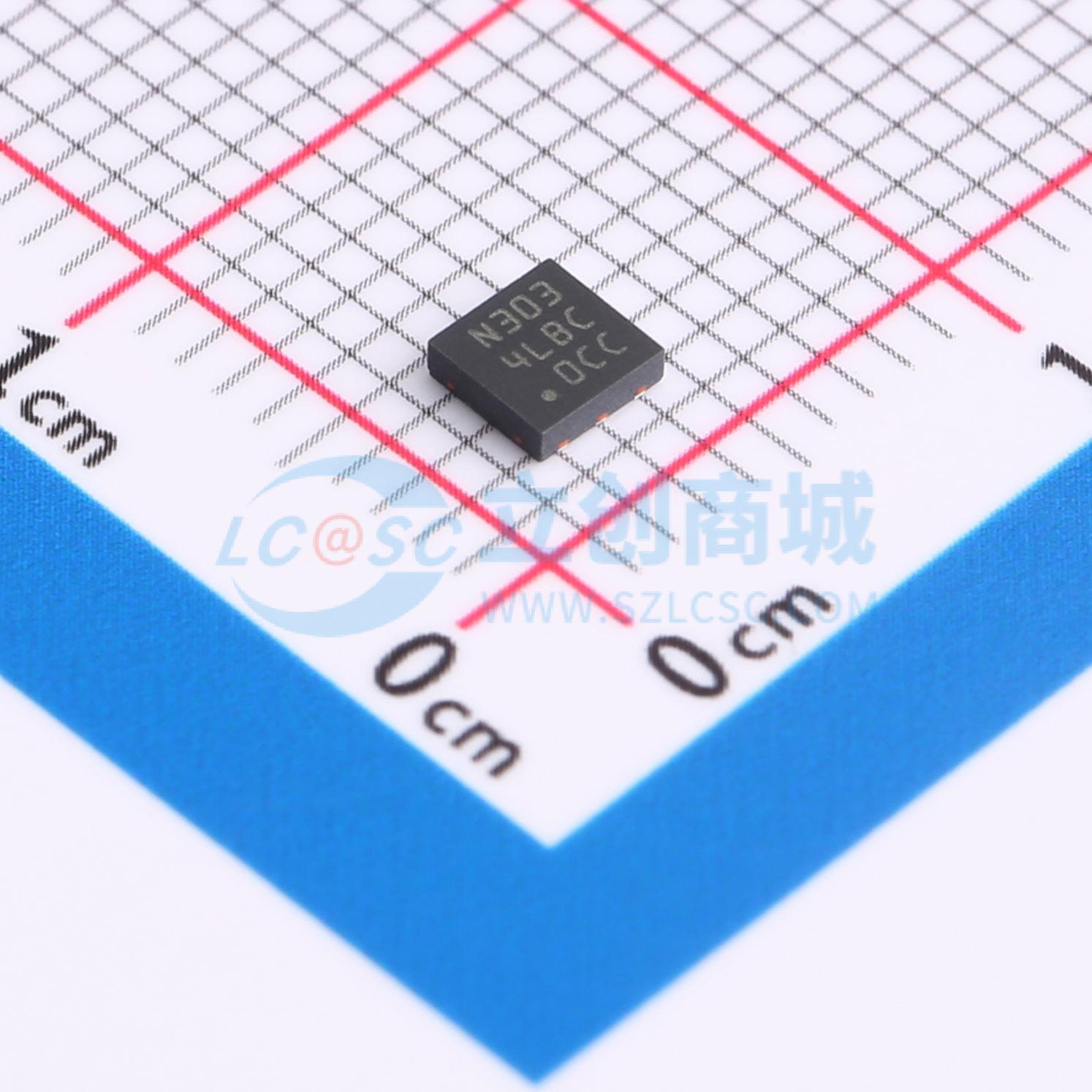

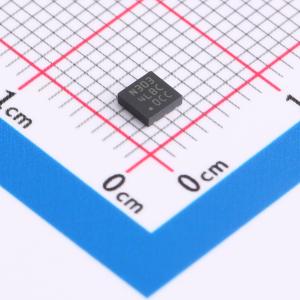

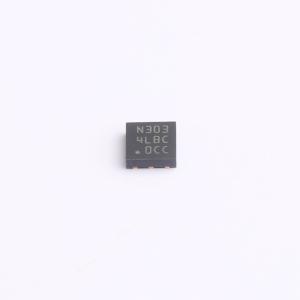

温馨提醒：图片仅供参考，商品以实物为准
LDO40LPU33RY
3.3V 400mA 38V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 400 mA、38 V低压降稳压器，45μA静态电流
- 品牌名称
- ST(意法半导体)
- 商品型号
- LDO40LPU33RY
- 商品编号
- C2970462
- 商品封装
- DFN-6(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.056克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 38V | |
| 输出电压 | 3.3V | |
| 输出电流 | 400mA | |
| 电源纹波抑制比(PSRR) | 70dB@(1kHz) | |
| 压差 | 140mV@(400mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 45uA | |
| 噪声 | 20uVrms | |
| 功能特性 | 使能控制；过流保护；短路保护；热关断 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
LDO40L是一款400mA的低压降稳压器，设计用于恶劣的汽车环境。低静态电流使其适合永久连接电池的应用，尤其在电子模块在点火关闭时保持活跃模式的情况下。该稳压器嵌入过流限制和热关断保护功能。扩展的输入电压范围、低压降和低静态电流特性也使其适合低功耗工业和消费类应用。
商品特性
- AEC-Q100认证
- 低静态电流：空载时典型值45μA
- 宽输入电压工作范围高达38V
- 启动电压低：3.5V
- 输出电流高达400mA
- 输出电压选项：可调版本从2.5V起，固定版本有3.0V、3.3V、5.0V和8.5V
- 输出电压精度：25℃时典型值±1%；包括线、负载和温度变化时±3%
- 超低压降：100mA负载电流时36mV；400mA负载电流时140mV
- 高电源抑制比：1kHz时70dB
- 极低噪声：20μVRMS/VOUT
- 保护功能：过流限制、热关断
- 工作温度范围：-40℃至+125℃
- 封装：DFN6（3x3）（可润湿侧翼）
应用领域
- 汽车应用
- 车身控制模块
- 仪表和集群
- 汽车LED照明
- 低功耗工业应用
- 消费类应用
