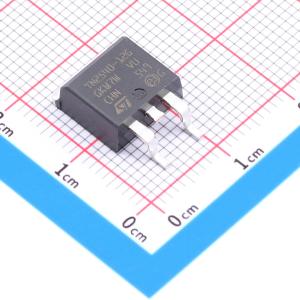

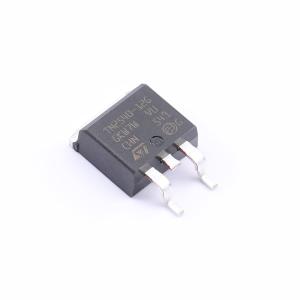

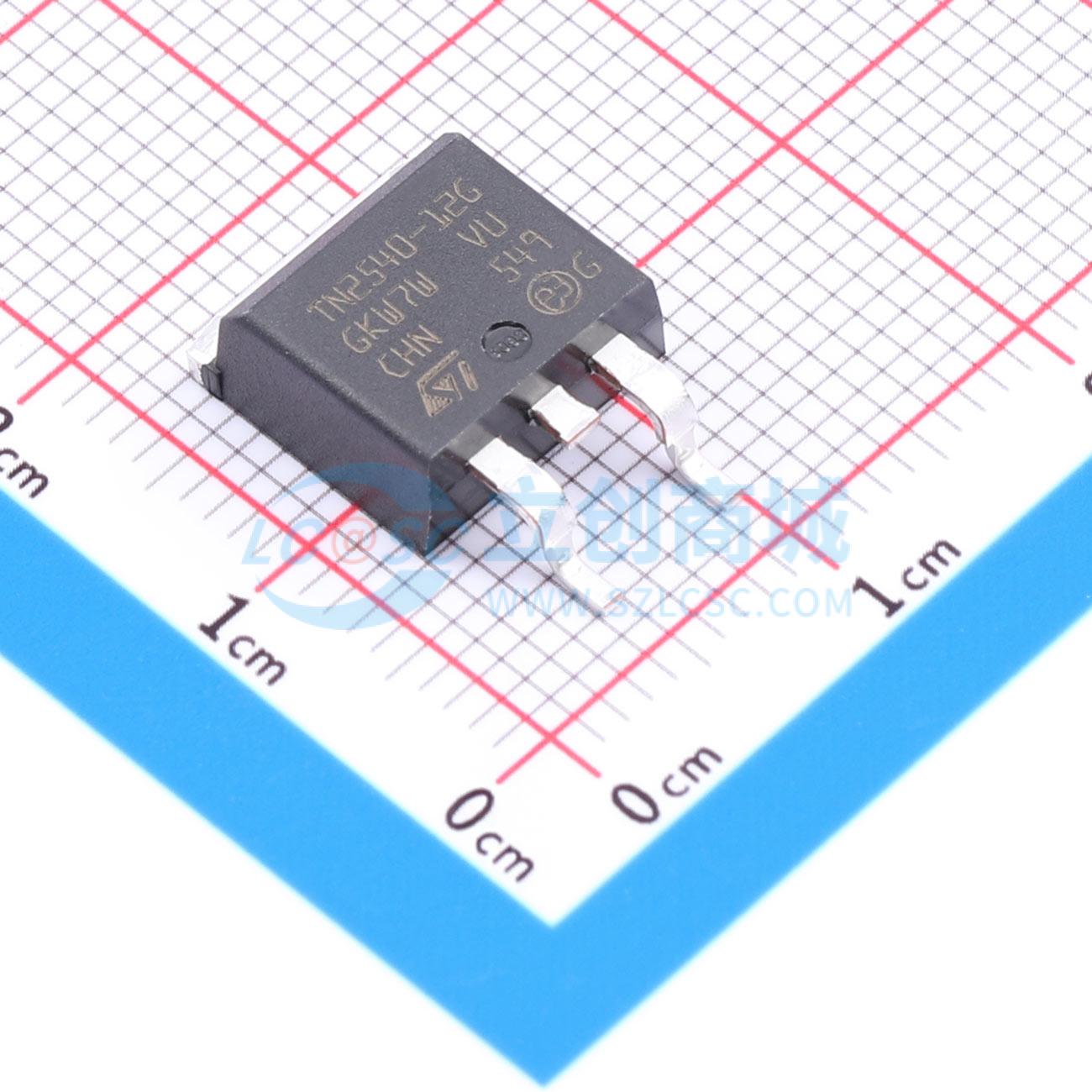

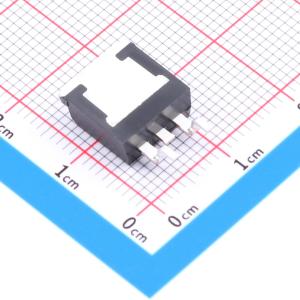

温馨提醒：图片仅供参考，商品以实物为准
TN2540-12G-TR
25A 1200V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 25 A 1200 V标准SCR晶闸管，D2PAK封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- TN2540-12G-TR
- 商品编号
- C2970459
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 1.72克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个单向可控硅 | |
| 断态峰值电压(Vdrm) | 1.2kV | |
| 通态电流(It) | 25A | |
| 浪涌电流 | 300A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.6V | |
| 门极触发电流(Igt) | 40mA | |
| 门极触发电压(Vgt) | 1.3V | |
| 保持电流(Ih) | 80mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
采用SMD D²PAK封装，背面为阳极。TN2540-12G可控硅适用于需要高抗扰性且栅极电流较低的工业应用。
商品特性
- 最大阻断电压VDRM、VRRM为1200V
- 最大栅极触发电流IGT为40mA
- 125℃结温下具有高静态和动态换向性能
- di/dt为50A/μs
- dv/dt为1500V/μs
- 符合ECOPACK®2标准（RoHS和无卤素合规）
应用领域
- 太阳能
- 风力可再生能源逆变器
- 固态继电器（SSR）
- 不间断电源（UPS）
- 交直流浪涌电流限制器（ICL）
- 电池充电器
- 交直流电压控制整流器
- 工业焊接系统
- 车载外电池充电器
- 软启动器
- 通用电机控制
