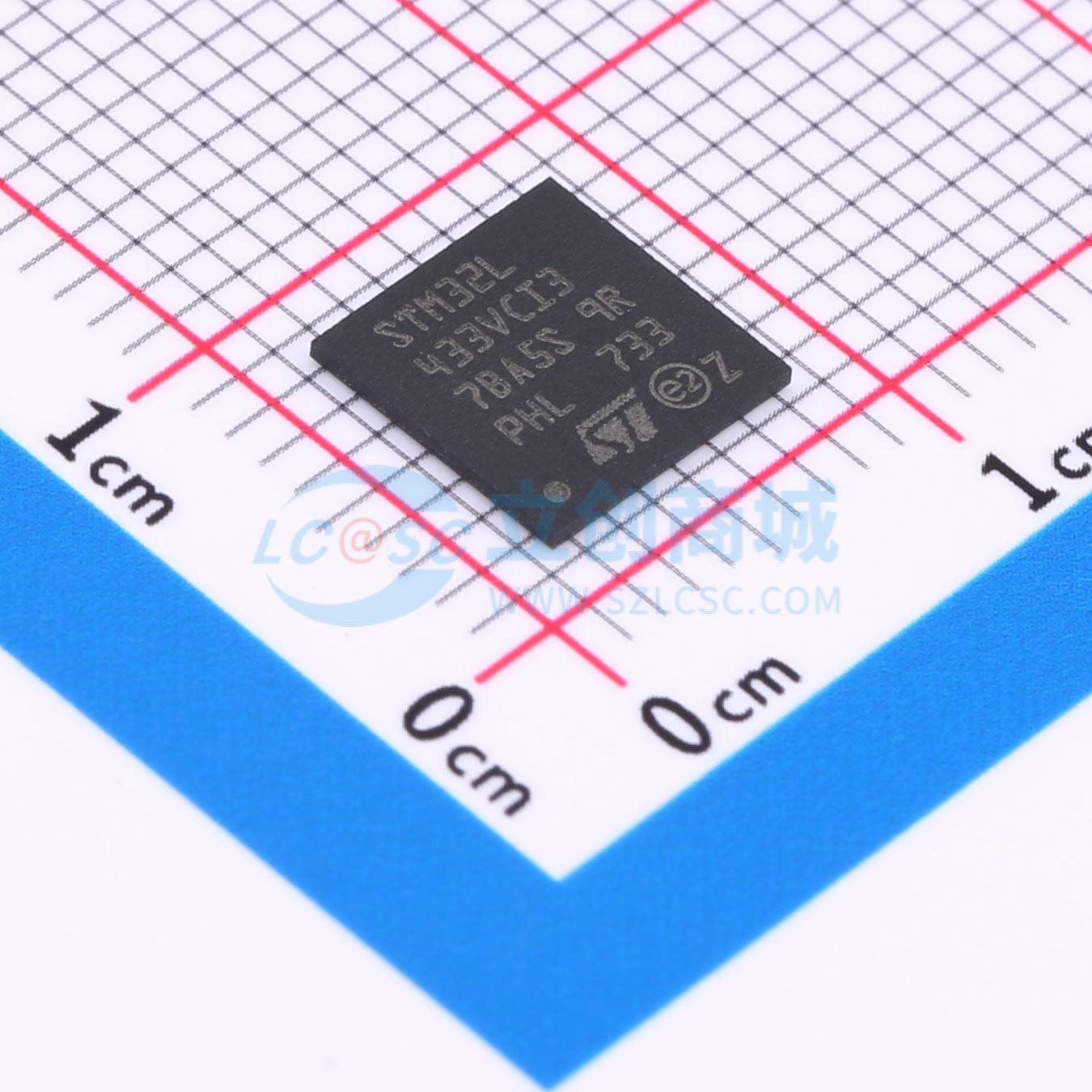

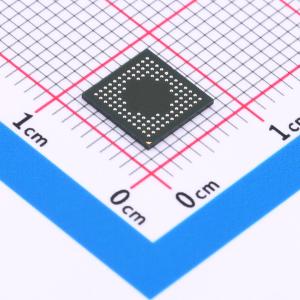

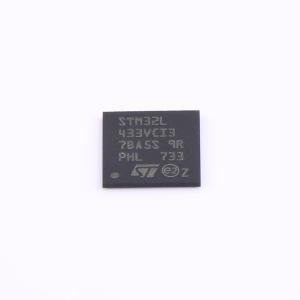

温馨提醒：图片仅供参考，商品以实物为准
STM32L433VCI3
带FPU的超低功耗80 Mhz Arm Cortex-M4 MCU，具有256-KB Flash存储器、LCD和USB
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：采用FlexPowerControl实现超低功耗。1.71 V至3.6 V电源供电。40℃至85/105/125℃温度范围。V_BAT模式下200 nA：为RTC和32x32位备份寄存器供电。8 nA关机模式（5个唤醒引脚）。28 nA待机模式（5个唤醒引脚）。带RTC的280 nA待机模式。1.0 μA停止2模式，带RTC时1.28 μA
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32L433VCI3
- 商品编号
- C2970449
- 商品封装
- UFBGA-100
- 包装方式
- 托盘
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4 | |
| CPU最大主频 | 80MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 256KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 64KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 83 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+125℃ |
商品特性
- 具有FlexPowerControl的超低功耗
- 1.71 V至3.6 V电源供电
- -40°C至85/105/125°C温度范围
- VBAT模式下200 nA：为RTC和32x32位备份寄存器供电
- 8 nA关机模式（5个唤醒引脚）
- 28 nA待机模式（5个唤醒引脚）
- 带RTC的280 nA待机模式
- 1.0 μA停止2模式，带RTC时为1.28 μA
- 84 μA/MHz运行模式（LDO模式）
- 36 μA/MHz运行模式（@3.3 V SMPS模式）
- 批采集模式（RAM）
- 从停止模式唤醒时间4 μs
- 欠压复位（BOR）
- 互连矩阵
- 内核：Arm 32位Cortex-M4 CPU带FPU，自适应实时加速器（ART Accelerator）实现Flash存储器零等待状态执行，频率高达80 MHz，MPU，100DMIPS和DSP指令
- 性能基准
- 1.25 DMIPS/MHz（Drysstone 2.1）
- 273.55 CoreMark（3.42 CoreMark/MHz @ 80 MHz）
- 能效基准
- 347 ULPMark CP分数
- 121 ULPMark PP分数
- 时钟源
- 4至48 MHz晶体振荡器
- 用于RTC的32 kHz晶体振荡器（LSE）
- 内部16 MHz工厂校准RC（±1%）
- 内部低功耗32 MHz RC（±5%）
- 内部多速100 kHz至48 MHz振荡器，通过LSE自动校准（精度优于±0.25%）
- 内部48 MHz带时钟恢复
- 2个PLL用于系统时钟、USB、音频、ADC
- 多达83个快速I/O，大多数5 V耐受
- 带硬件日历、报警和校准的RTC
- LCD 8×40或4×44带升压转换器
- 多达21个电容感应通道：支持触摸键、线性和旋转触摸传感器
- 11个定时器：1个16位高级电机控制定时器，1个32位和2个16位通用定时器，2个16位基本定时器，2个低功耗16位定时器（在停止模式下可用），2个看门狗，SysTick定时器
- 存储器
- 多达256 KB单bank Flash，专有代码读出保护
- 64 KB SRAM包括16 KB带硬件奇偶校验
- Quad SPI存储器接口
- 丰富模拟外设（独立供电）
- 1个12位ADC 5 Msps，通过硬件过采样支持高达16位，200 μA/Msps
- 2个12位DAC输出通道，低功耗采样保持
- 1个运算放大器带内置PGA
- 2个超低功耗比较器
- 17个通信接口
- USB 2.0全速无晶体解决方案带LPM和BCD
- 1个SAI（串行音频接口）
- 3个I2C FM+（1 Mbit/s）、SMBus/PMBus、4个USART（ISO 7816、LIN、IrDA、调制解调器）、1个LPUART（停止2唤醒）、3个SPI（和1个Quad SPI）、CAN（2.0B Active）和SDMMC接口、SWPMI单线协议主接口、IRTIM（红外接口）
- 14通道DMA控制器、真随机数生成器、CRC计算单元、96位ID、开发支持：串行线调试（SWD）、JTAG、嵌入式跟踪宏单元、所有封装符合ECOPACK2标准
