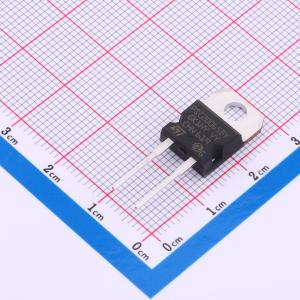

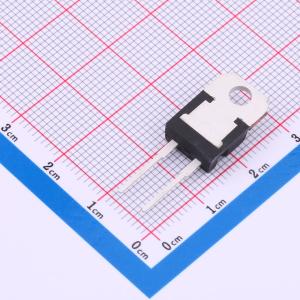

温馨提醒：图片仅供参考，商品以实物为准
STPSC20065DY
STPSC20065DY
- 描述
- 汽车用650 V、20 A碳化硅功率肖特基二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPSC20065DY
- 商品编号
- C2970403
- 商品封装
- TO-220-2
- 包装方式
- 管装
- 商品毛重
- 3.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅二极管 | |
| 二极管配置 | - | |
| 整流电流 | 20A | |
| 正向压降(Vf) | 1.45V@20A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 650V | |
| 反向电流(Ir) | 150uA@600V | |
| 非重复峰值浪涌电流 (Ifsm) | - | |
| 工作结温范围 | -40℃~+175℃ |
商品概述
该碳化硅二极管是一款高性能功率肖特基二极管。它采用碳化硅衬底制造，宽带隙材料允许设计出额定电压为650V的肖特基二极管结构。由于肖特基结构，关断时无恢复现象，振铃模式可忽略不计，且最小电容关断行为与温度无关。该二极管特别适用于PFC应用，在硬开关条件下可提升性能，其高正向浪涌能力确保在瞬态阶段具有良好的鲁棒性。
商品特性
- 符合AEC-Q101标准
- 在应用电流范围内无反向恢复电荷
- 开关行为与温度无关
- 专用于PFC应用
- 高正向浪涌能力
- 符合ECOPACK®2标准的组件
- 支持PPAP
- 结温（Tj）工作范围为-40℃至175℃
- 冷却方式：传导（C）
- 环氧树脂符合UL94 V0标准
- TO-220AC封装推荐扭矩值：0.55 N·m，最大扭矩值：0.7 N·m
- DO-247封装推荐扭矩值：0.8 N·m，最大扭矩值：1 N·m
- 提供TO-220AC、DO-247、D²PAK封装形式
应用领域
- PFC应用
- 硬开关条件
