L6564H

一款工作在过渡模式（TM）的电流模式功率因数校正（PFC）控制器，它集成了L6564的现有特性，并增加了高压启动源。这些功能使该集成电路特别适用于必须符合节能法规，且PFC预调节器作为主级工作的应用。 高度线性的乘法器，配合可降低市电电流交越失真的特殊校正电路，即使在大负载范围内，也能实现宽市电范围运行，并具有极低的总谐波失真（THD）。 输出电压通过电压模式误差放大器和精确（在结温TJ = 25 ℃时精度为1%）的内部电压基准进行控制。电压前馈功能（1/V²校正）优化了环路稳定性，在该集成电路中，此功能采用了一种专有技术，在市电电压跌落和浪涌（“双向”）情况下，也能显著改善线路瞬态响应。 除了能够在瞬态条件下控制输出电压的过压保护功能外，该集成电路还能防止反馈环路故障或错误设置。其他片上保护功能可安全应对欠压情况和升压电感饱和问题。 图腾柱输出级，能够……

• 片上700 V启动源
• 快速“双向”输入电压前馈（1/V²校正）
• 精确可调的输出过压保护
• 反馈环路断开保护（锁存关断）
• 电感饱和保护
• 交流欠压检测
• 低（≤100 μA）启动电流
• 最大6 mA工作偏置电流
• 内部基准电压精度为1%（TJ = 25 ℃）
• -600/+800 mA图腾柱栅极驱动器，在欠压锁定（UVLO）期间具有有源下拉功能

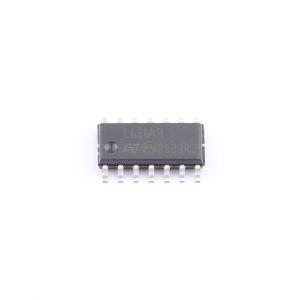

• SO-14封装

• 高端AC-DC适配器/充电器的PFC预调节器
• 符合IEC61000-3-2或JEITA - MITI标准、功率超过400 W的开关电源（SMPS）
• LED照明灯具的开关电源
