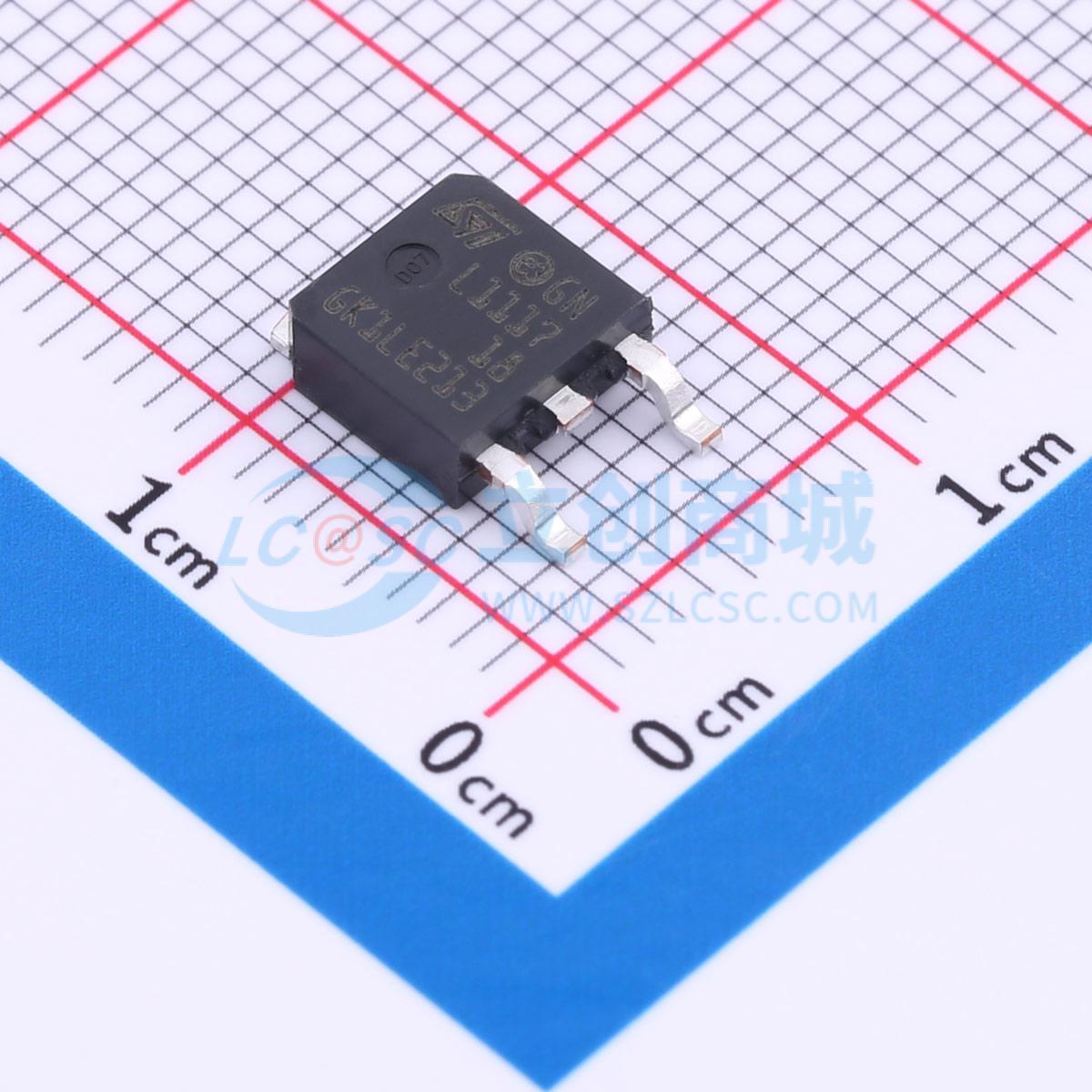

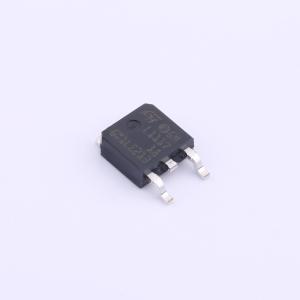

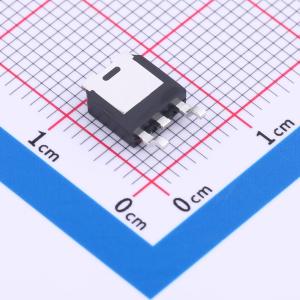

温馨提醒：图片仅供参考，商品以实物为准
LD1117DT18TR
可调与固定低压降正电压稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一种低压差电压调节器，能够提供高达 800 mA 的输出电流，也有可调版本（VREF = 1.25V）。固定版本提供以下输出电压：1.2V、1.8V、2.5V、2.85V、3.3V 和 5.0V。采用 SOT-223、DPAK、SO-8 和 TO-220 封装。SOT-223 和 DPAK 表面贴装封装优化了热特性，还节省了空间
- 品牌名称
- ST(意法半导体)
- 商品型号
- LD1117DT18TR
- 商品编号
- C2970384
- 商品封装
- DPAK
- 包装方式
- 编带
- 商品毛重
- 0.51克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 15V | |
| 输出电压 | 1.8V | |
| 输出电流 | 800mA | |
| 电源纹波抑制比(PSRR) | 75dB@(120Hz) | |
| 压差 | 1.2V@(800mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 5mA | |
| 噪声 | 100uV | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | 0℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LD1117是一款低压差稳压器，能够提供800 mA的输出电流，有可调版本（V = 1.25 - 3.3 V）和固定版本，固定版本提供以下输出电压：1.2 V、1.8 V、2.5 V、2.85 V、3.3 V和5.0 V。该器件采用SOT - 223、DPAK、SO - 8和TO - 220封装。SOT - 223和DPAK表面贴装封装优化了热特性，同时还具有显著的节省空间效果。NPN传输晶体管确保了高效率。实际上，与PNP晶体管不同，静态电流大部分流入负载。仅需一个常见的最小10 µF电容即可确保稳定性。激光微调使稳压器能够达到非常严格的输出电压容差，在25 °C时为± 1 %。可调式LD1117与其他标准产品引脚兼容。
商品特性
- 低压差（2.85 V器件在800 mA时为1 V）
- 固定输出电压：1.2 V、（V_REF = 1.25 V）、1.8 V、2.5 V、2.85 V、3.3 V、5.0 V
- 稳压精度：25 °C时为± 1 %，全温范围为± 2 %
- 有± 1 %（25 °C时）和± 2 %精度可选
