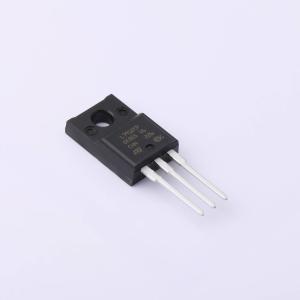

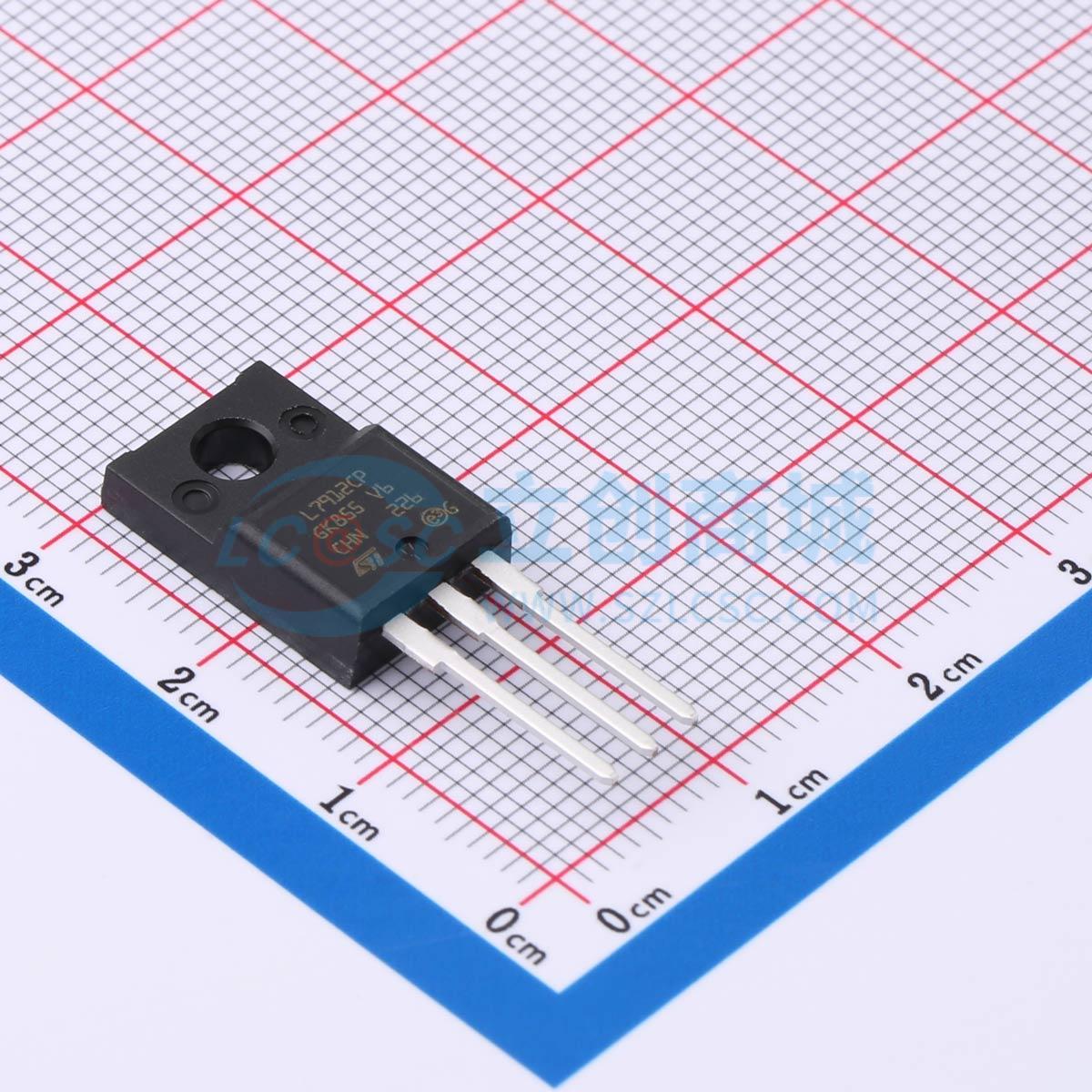

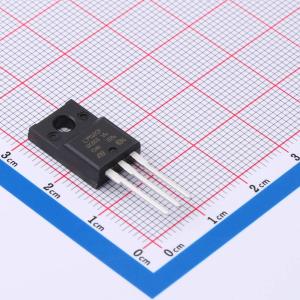

温馨提醒：图片仅供参考，商品以实物为准
L7912CP
负稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- L79系列三端负电压稳压器有TO - 220、TO - 220FP和D²PAK封装，并且具备多种固定输出电压，适用于广泛的应用场景。这些稳压器可实现板载局部稳压，避免了单点稳压带来的配电问题；此外，由于其电压选项与L78正电压标准系列相同，因此特别适用于正负电源供电系统。如果配备足够的散热装置，它们可提供超过1.5 A的输出电流
- 品牌名称
- ST(意法半导体)
- 商品型号
- L7912CP
- 商品编号
- C2970398
- 商品封装
- TO-220-3
- 包装方式
- 管装
- 商品毛重
- 3.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 35V | |
| 输出电压 | 12V | |
| 输出电流 | 1.5A | |
| 电源纹波抑制比(PSRR) | 54dB@(120Hz) | |
| 压差 | 1.1V@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 3mA | |
| 噪声 | 200uV | |
| 特性 | 过热保护；过流保护；短路保护 | |
| 工作温度 | 0℃~+150℃@(Tj) | |
| 输出极性 | 负极 | |
| 输出通道数 | 1 |
商品概述
L79系列三端负电压稳压器提供TO-220、TO-220FP和D²PAK封装，并有多种固定输出电压可供选择，适用于广泛的应用场景。 这些稳压器可提供板载本地稳压，消除了单点稳压带来的配电问题；此外，由于其电压选项与L78正电压标准系列相同，因此特别适用于双电源供电。如果配备足够的散热装置，它们可提供超过1.5 A的输出电流。 尽管这些器件主要设计为固定电压稳压器，但也可与外部元件配合使用，以获得可调电压和电流。
商品特性
- 输出电流高达1.5 A
- 输出电压：-5 V、-8 V、-12 V和-5 V
- 热过载保护
- 短路保护
- 输出安全工作区（SOA）保护
- 25 °C时，输出公差为2%（AC版本）或4%（C版本）
