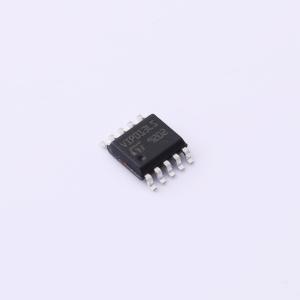

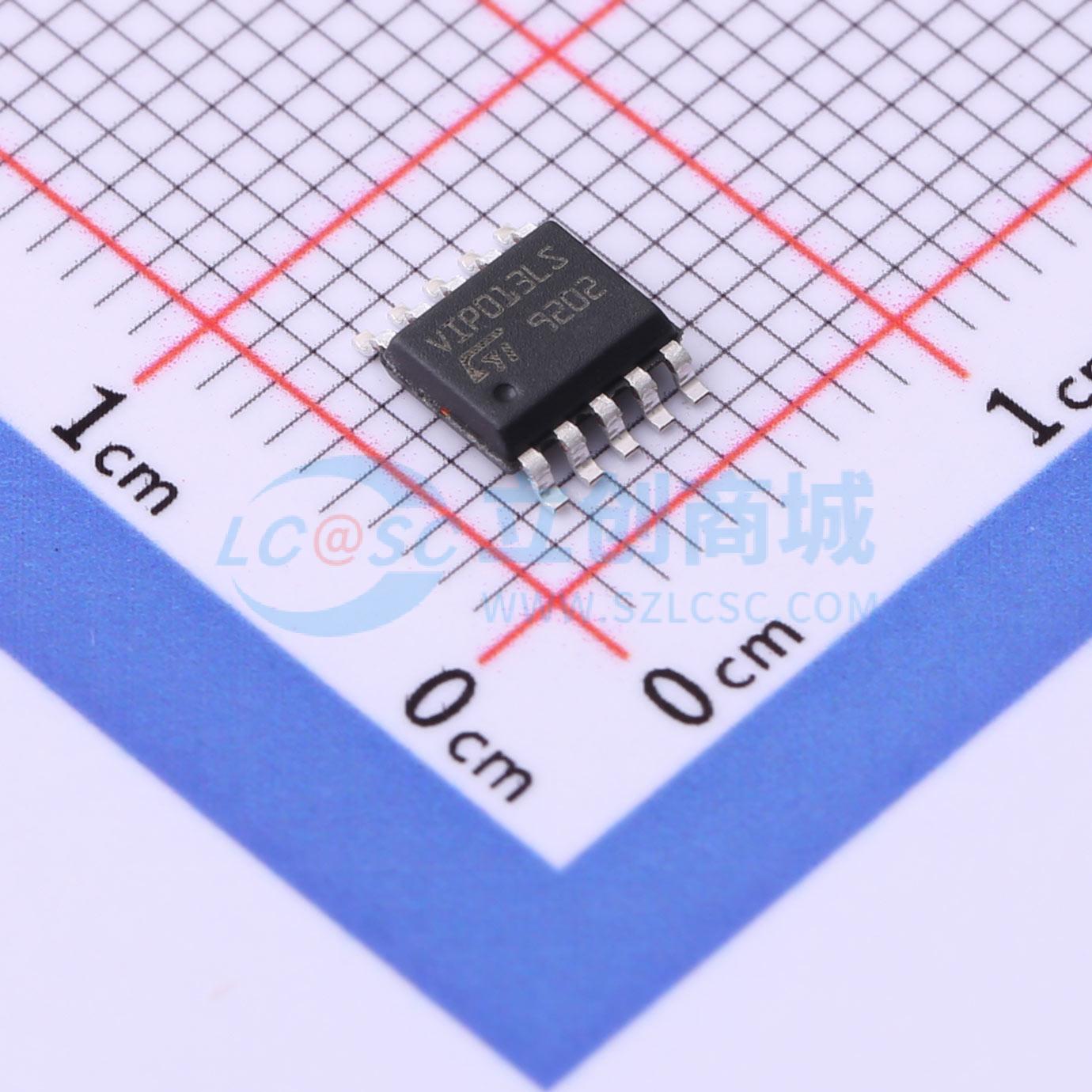

VIPER013LSTR
800V 4.5V~30V
- 描述
- VIPerPlus系列：低压节能固定频率高压转换器
- 品牌名称
- ST(意法半导体)
- 商品型号
- VIPER013LSTR
- 商品编号
- C2970397
- 商品封装
- SOP-10
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 4.5V~30V | |
| 开关频率 | 60kHz | |
| 最大占空比 | 80% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 800V | |
| 拓扑结构 | 降压-升压式；反激式；降压式 | |
| 工作温度 | -40℃~+150℃@(Tj) |
商品概述
该器件是一款高压转换器，巧妙地将 800 V 雪崩耐用型功率 MOSFET 与 PWM 电流模式控制集成在一起。具有 800 V 击穿电压的功率 MOSFET 可扩展输入电压范围，并减小漏极缓冲电路的尺寸。该 IC 功耗极低，轻载时以脉冲频率调制方式工作，符合最严格的节能标准。支持反激式、降压和降压 - 升压转换器设计。集成的高压启动电路、检测 FET、误差放大器和带抖动功能的振荡器，可使用最少的元件设计完整的应用电路。
商品特性
- 800 V 雪崩耐用型功率 MOSFET，可覆盖超宽交流输入电压范围
- 内置高压启动电路和检测 FET
- 电流模式 PWM 控制器
- 漏极电流限制保护 (OCP)
- 宽电源电压范围：4.5 V 至 30 V
- 自供电选项可省去辅助绕组或偏置元件
- 最小化系统输入功耗：空载条件下，230 VAC 输入时小于 10 mW；负载为 250 mW 时，230 VAC 输入下小于 400 mW
- 带抖动的开关频率降低 EMI 滤波器成本：30 kHz±7%（X 型）、60 kHz±7%（L 型）、120 kHz±7%（H 型）
- 内置带 1.2 V 参考电压的误差放大器 (E/A)
- 具备自动重启功能的保护：过载/短路保护 (OLP)、线路或输出过压保护 (OVP)、最大占空比计数器、VCC 钳位
- 脉冲跳跃保护，防止磁通量失控
- 内置热关断功能
- 内置软启动功能，提高系统可靠性
应用领域
- 用于家用电器、楼宇和家居控制、小型工业设备、消费电子、照明、运动控制的低功率开关电源 (SMPS)
- 低功率适配器
