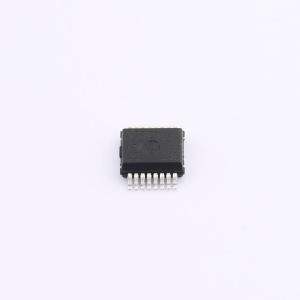

温馨提醒：图片仅供参考，商品以实物为准
VN7016AJTR
适用于汽车应用的，带MultiSense模拟反馈的高端驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有MultiSense模拟反馈的高侧驱动器，用于汽车应用
- 品牌名称
- ST(意法半导体)
- 商品型号
- VN7016AJTR
- 商品编号
- C2970379
- 商品封装
- PowerSSO-16
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 77A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4V~28V | |
| 导通电阻 | 16mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；过流保护(OCP) |
商品概述
该设备是一款单通道高边驱动器，采用ST专有的VIPower M0-7技术制造，并封装在PowerSSO-16中。该设备设计用于通过3V和5V CMOS兼容接口驱动12V汽车接地负载，提供保护和诊断功能。
该设备集成了先进的保护功能，如负载电流限制、通过功率限制进行的过载主动管理以及可配置锁存的过温关断。
FaultRST引脚在发生故障时解锁输出或禁用锁存功能。
一个专用的多功能复用模拟输出引脚提供了复杂的诊断功能，包括高精度比例负载电流检测、电源电压反馈和芯片温度检测，此外还包括过载和对地短路、对VCC短路以及OFF状态下开路负载的检测。
一个检测使能引脚允许在模块低功耗模式下禁用OFF状态诊断，并支持类似设备之间的外部检测电阻共享。
商品特性
- 汽车级认证
- 带有多重感应模拟反馈的通用单通道SMART高边驱动器
- 极低的待机电流
- 兼容3V和5V CMOS输出
- 多重感应诊断功能
- 复用模拟反馈：通过高精度比例电流镜反馈负载电流，VCC供电电压和芯片温度
- 过载和对地短路（功率限制）指示
- 热关断指示
- 关闭状态下开路检测
- 输出对VCC短路检测
- 使能/禁用感应
- 保护
- 欠压关断
- 过压钳位
- 负载电流限制
- 快速热瞬变自限制
- 通过专用故障复位引脚配置过温或功率限制时的锁存关闭
- 失去地线和VCC丢失
- 通过外部元件实现反向电池保护
- 静电放电保护
应用领域
- 适用于各种汽车阻性、感性和容性负载
- 特别适用于汽车头灯
