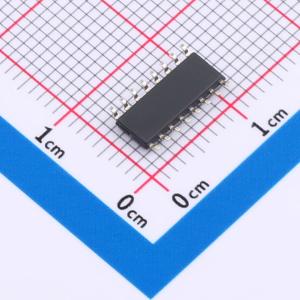

温馨提醒：图片仅供参考，商品以实物为准

VIPER28HDTR

峰值功率高压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: VIPerPlus系列：峰值功率固定频率离线高压转换器
品牌名称: ST(意法半导体)
商品型号: VIPER28HDTR
商品编号: C2970380
商品封装: SOIC-16
包装方式: 编带
商品毛重: 1.05克(g)

商品参数

	属性	参数值
	晶体管耐压	800V
	拓扑结构	反激式
	特性	过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+150℃@(Tj)
	反馈方式	副边反馈

商品概述

该器件是一款高压转换器，巧妙地将800 V耐用功率MOSFET与PWM电流模式控制集成在一起。该IC功耗极低，在轻载时以突发模式运行，能够满足更严格的节能标准。该器件具有可调节的额外功率定时器（EPT），使IC能够在过载条件下维持数秒。集成的高压启动、检测FET和带抖动的振荡器，使应用中使用的元件数量降至最少。该器件具备高级保护功能，如双级过流保护（OCP）、输出过压保护、短路保护和带迟滞的热关断保护。故障排除后，IC会自动重启。

商品特性

800 V雪崩耐用功率MOSFET，可实现超宽范围交流输入电压（Vac）
内置高压启动和检测FET
PWM电流模式控制器
具有可选阈值（IDIm）的过流保护（OCP）和更高值的二级过流保护（IDMAX），可保护IC免受变压器饱和或次级二极管短路的影响
在230 Vac下，空载功耗为30 mW
两种工作频率：60 kHz（L型）或115 kHz（H型）
带抖动的频率可降低电磁干扰（EMI）
额外功率定时器（EPT）可在数秒内屏蔽过载电流
输出过压保护，具有严格的容差和数字噪声滤波器
软启动可降低启动时的应力，延长IC使用寿命
故障排除后自动重启
热关断可提高系统可靠性和IC使用寿命

应用领域

消费和家用设备的辅助电源
电表和数据集中器的电源
交直流（AC-DC）适配器

数据手册PDF

放大查看下载PDF

优惠活动

7.2折起

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	8.5V~23.5V
	开关频率	115kHz
	耗散功率(Pd)	1.5W
	最大占空比	80%
