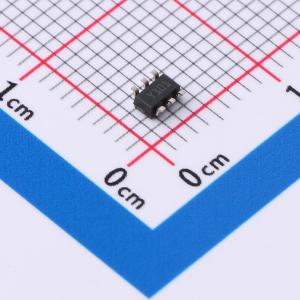

SRK1000
SRK1000
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 自适应同步整流控制器，用于反激转换器
- 品牌名称
- ST(意法半导体)
- 商品型号
- SRK1000
- 商品编号
- C2970372
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 同步整流控制器 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 驱动能力可配置；可编程死区时间；自适应同步整流控制；前沿消隐；轻载高效模式 |
商品概述
SRK1000/SRK1000A/SRK1000B是用于反激式转换器中次级侧同步整流（SR）的控制器，适用于QR和混合CCM/DCM固定频率电路。它们提供高电流栅极驱动输出，能够驱动N沟道功率MOSFET。该IC的控制方案是，当电流开始流过SR MOSFET的体二极管时立即开启SR MOSFET，然后在电流接近零时关闭它。快速开启（延迟最小）和创新的自适应关闭逻辑可最大限度地延长SR MOSFET的导通时间，并消除电路中寄生电感的影响。当检测到初级控制器突发模式运行，或SR MOSFET的导通时间低于编程的最小TON时，器件进入低功耗模式。这样，在同步整流不再有益的轻负载下，转换器效率得以提高。当转换器重新开始开关，或IC检测到整流器中的电流导通量比编程的最小TON值增加20%以上时，IC退出低功耗模式并恢复开关运行。
商品特性
- 针对反激式转换器优化的次级侧同步整流控制器
- 适用于QR和混合CCM/DCM固定频率运行
- 宽Vcc工作电压范围：3.75至32V
- 支持低至2V输出的CC调节运行
- 低功耗模式下静态电流极低（160μA）
- SR MOSFET漏源电压的高压感应输入（100V AMR）
- 工作频率高达300kHz
- N-MOSFET的高电流栅极驱动输出
- 延迟时间最小的快速开启和自适应关闭逻辑
- 可编程最小TON和固定最小TOFF（三种选项：SRK1000、SRK1000A、SRK1000B）
- 通过初级侧突发模式检测或SR MOSFET导通时间低于编程最小TON的检测进入低功耗模式
- SOT23-6L封装
应用领域
- 电池充电器/快速充电器
- 适配器
- USB供电（配置文件3）
