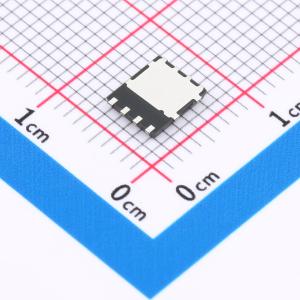

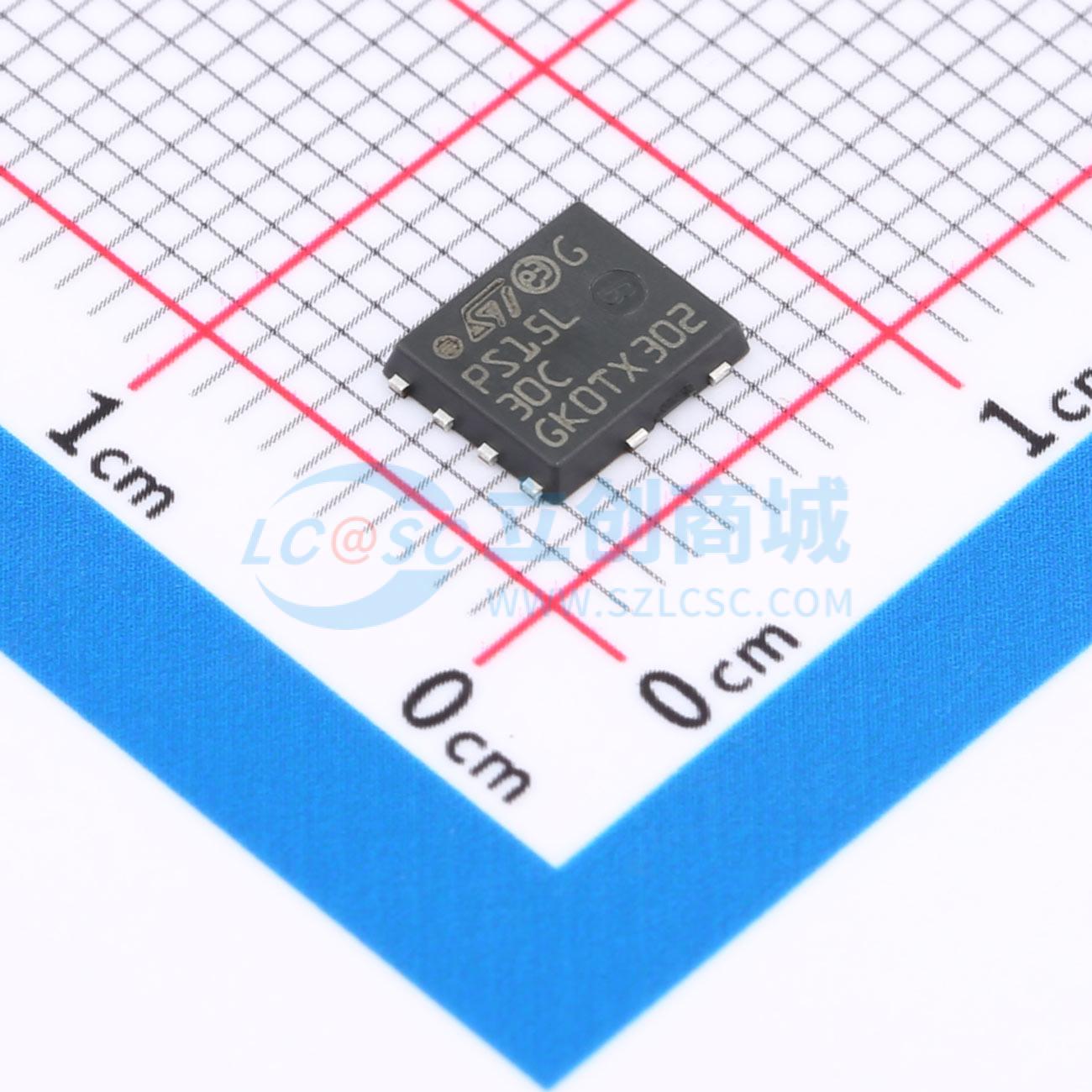

温馨提醒：图片仅供参考，商品以实物为准
STPS15L30CDJFTR
电压:30V 电流:7.5A
- 描述
- 30V、15 A双路PowerFLAT低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS15L30CDJFTR
- 商品编号
- C2970369
- 商品封装
- VDFN-8-Power
- 包装方式
- 编带
- 商品毛重
- 0.214克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 480mV@7.5A | |
| 直流反向耐压(Vr) | 30V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 7.5A | |
| 反向电流(Ir) | 1mA@30V | |
| 非重复峰值浪涌电流 (Ifsm) | 75A |
商品概述
双中心抽头肖特基整流器，采用PowerFLAT 5x6 STPS15L30CDJF封装。
商品特性
- 传导损耗非常小
- 开关损耗可忽略
- 开关速度非常快
- 正向压降低
- 热阻低
- 具有规定的高雪崩能力
- 单个二极管在自身散热片上时，满足避免热失控的条件：dPtot/dTj < 1/Rth(j-a)
- 同时使用二极管1和2时，二极管1的结温变化ΔTj(diode1)=P(diode1)×Rth(j-c)(每二极管)+P(diode2)×Rth(c)
- 传导损耗评估公式：P=0.27×IF(AV)+0.016×IF²(RMS)
- 脉冲测试条件：tp=380μs，δ<2%
- 环氧树脂符合UL94 V0标准
- 无铅封装
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 低压高频逆变器
- 续流应用
- 极性保护应用
