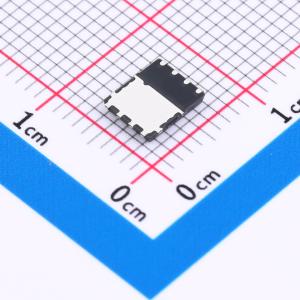

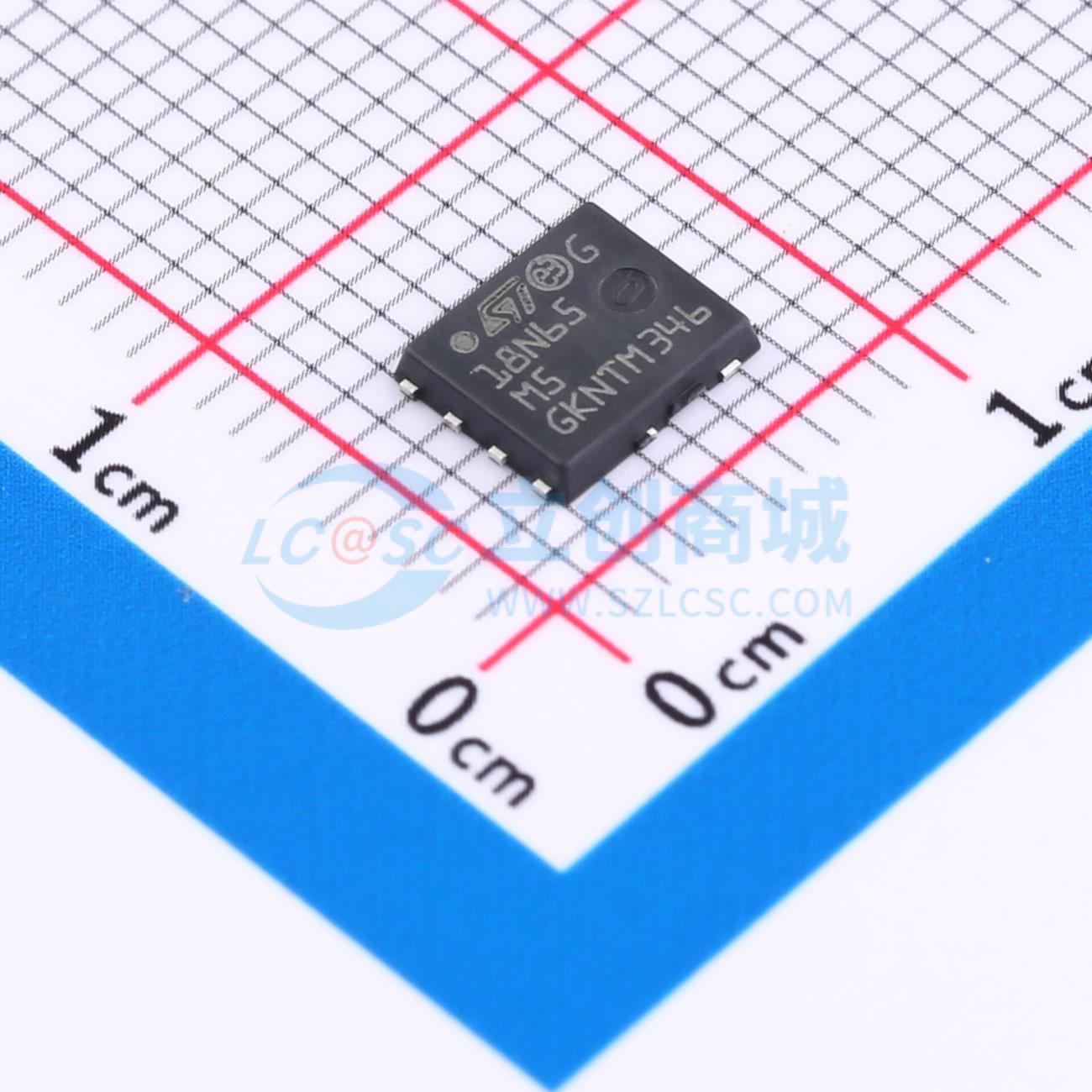

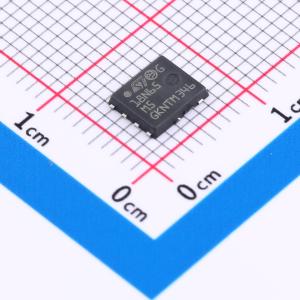

STL18N65M5
1个N沟道 耐压:650V 电流:15A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道650 V、0.215 Ohm典型值、15 A MDmesh M5功率MOSFET，PowerFLAT 5x6 HV封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STL18N65M5
- 商品编号
- C2970290
- 商品封装
- VDFN-8-Power
- 包装方式
- 编带
- 商品毛重
- 0.122克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 240mΩ@10V | |
| 耗散功率(Pd) | 57W | |
| 阈值电压(Vgs(th)) | 5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 31nC | |
| 输入电容(Ciss) | 1.24nF | |
| 反向传输电容(Crss) | 3pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 32pF |
商品概述
这款N沟道功率MOSFET采用StripFET™ F7技术，具有增强型沟槽栅极结构，可实现极低的导通电阻，同时降低内部电容和栅极电荷，实现更快、更高效的开关操作。
商品特性
- 市场上极低的RDS(on)
- 出色的品质因数（FoM）
- 低Crss / Ciss比，具备抗电磁干扰能力
- 高雪崩耐量
应用领域
- 开关应用
