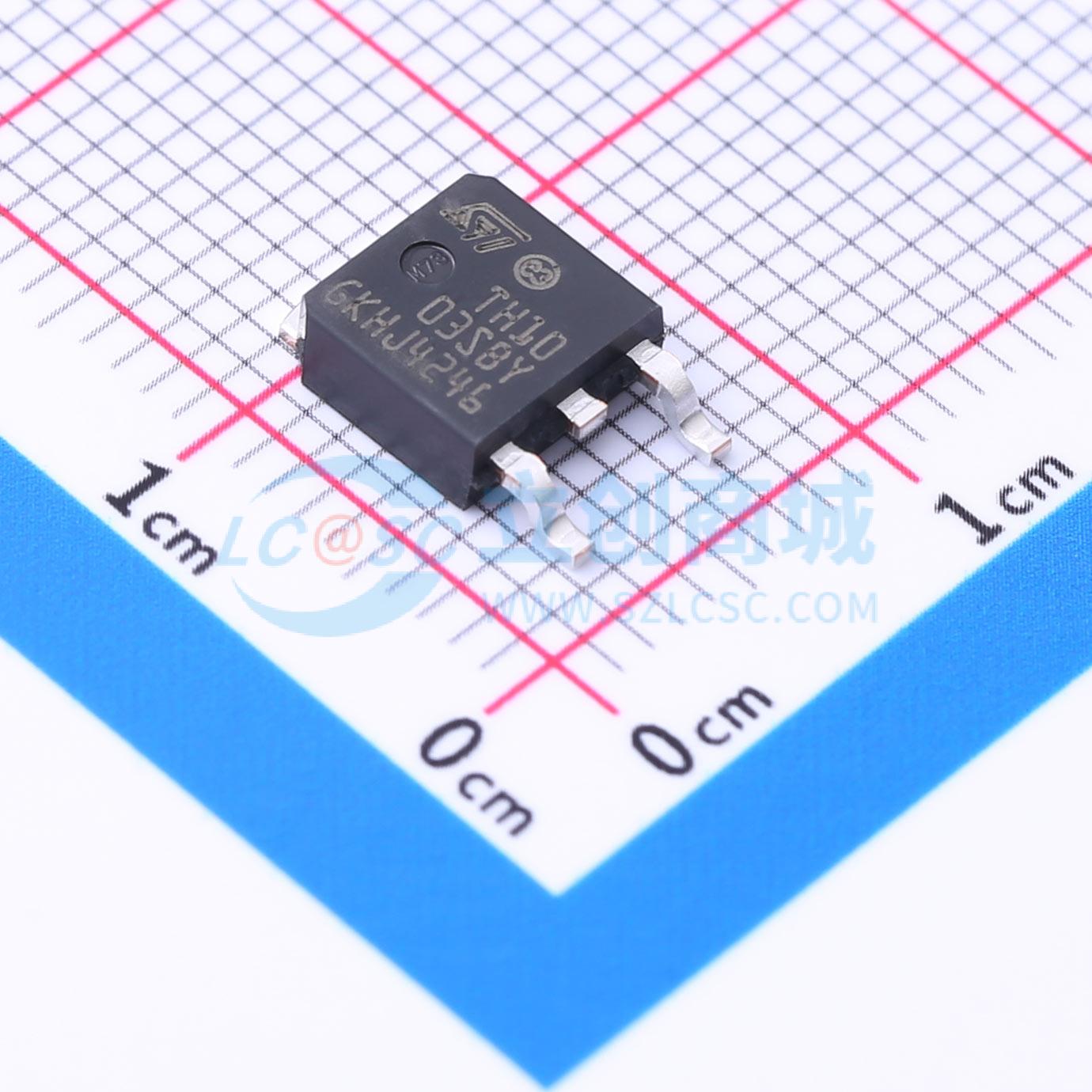

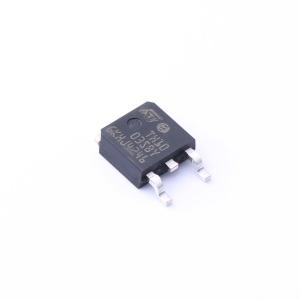

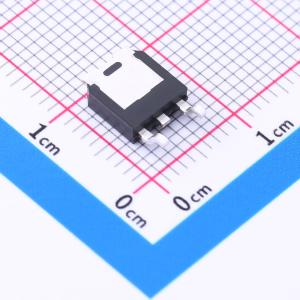

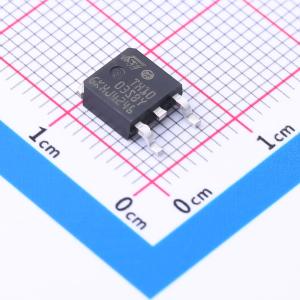

STTH1003SBY-TR
耐压:300V 电流:10A 反向恢复时间：35ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级300 V、10 A超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH1003SBY-TR
- 商品编号
- C2970292
- 商品封装
- DPAK
- 包装方式
- 编带
- 商品毛重
- 0.48克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.3V@10A | |
| 直流反向耐压(Vr) | 300V | |
| 整流电流 | 10A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10uA@300V | |
| 反向恢复时间(Trr) | 35ns | |
| 工作结温范围 | -40℃~+175℃ | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 100A |
商品概述
STTH1003S-Y是一款300V、10A的高效超快二极管，采用D²PAK封装。它是一款超快恢复功率整流器，专用于汽车应用中的能量回收，也适用于能量回收模块中的钳位功能。正向压降与恢复时间之间的平衡提供了优化的性能。
商品特性
- AEC-Q101认证
- 超快恢复
- 低功率损耗
- 高浪涌能力
- 低泄漏电流
- 高结温
- ECOPACK®2合规
应用领域
- DC/DC转换器
- 反向电池保护
- 电池管理系统
- 音频放大
