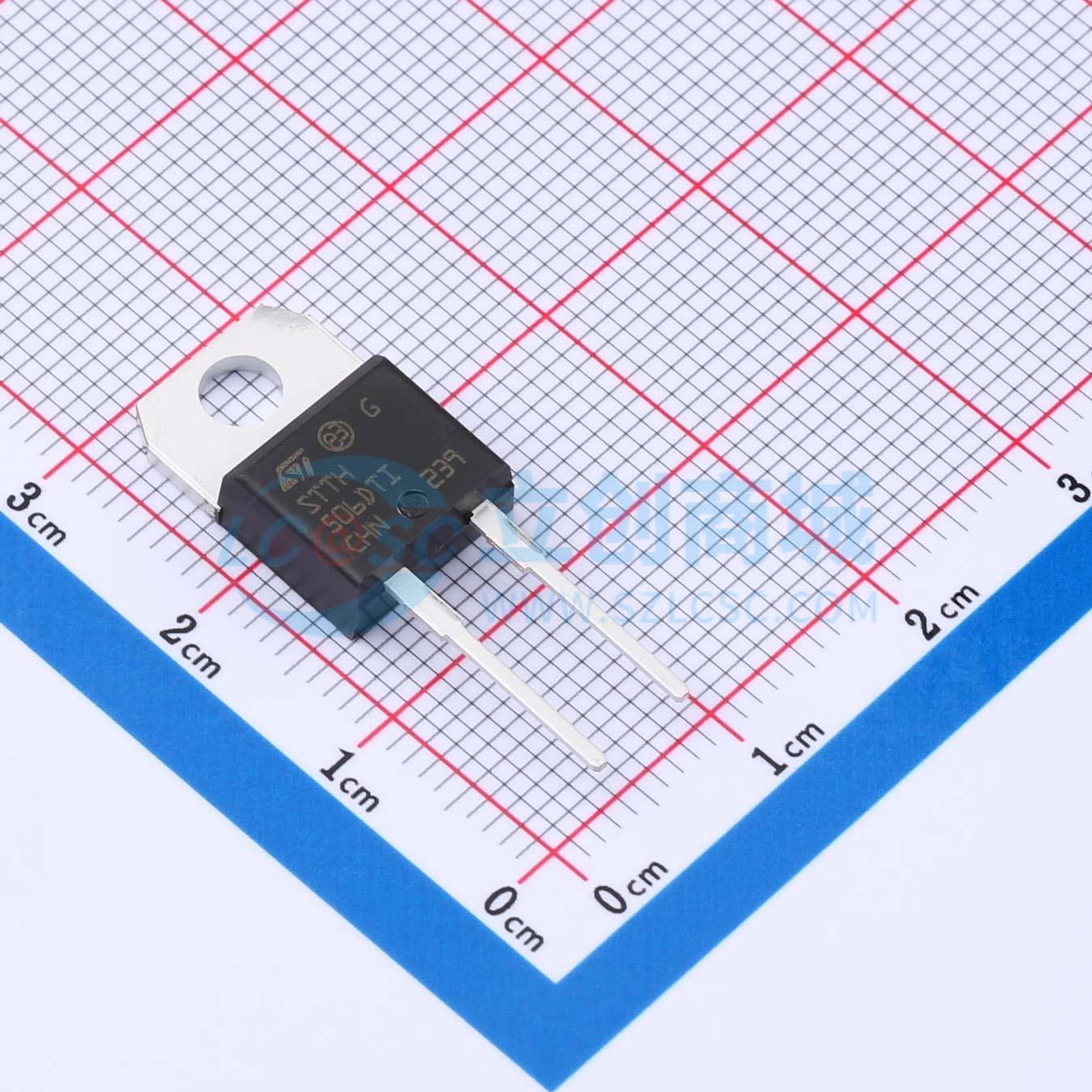

温馨提醒：图片仅供参考，商品以实物为准
STTH506DTI
耐压:600V 电流:5A 反向恢复时间：25ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 600 V、5 A串联超高速升压二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH506DTI
- 商品编号
- C2970356
- 商品封装
- TO-220AC
- 包装方式
- 管装
- 商品毛重
- 3.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1对串联式 | |
| 正向压降(Vf) | 3.6V@5A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 5A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 6uA@600V | |
| 反向恢复时间(Trr) | 25ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 60A |
商品概述
TURBOSWITCH "H"是由两个300V芯片串联组成的超高性能二极管。TURBOSWITCH "H"系列在高IIF/dt运行时大幅降低相关MOSFET的损耗。
商品特性
- 特别适合作为连续模式功率因数校正器和硬开关条件下的升压二极管，设计用于高IIF/dt操作
- 超快恢复电流可与SiC器件竞争
- 允许缩小MOSFET和散热器尺寸
- 内部陶瓷绝缘器件，两个300V二极管具有相同的热条件
- 绝缘（2500V RMS）允许放置在与MOSFET相同的散热器上
- 可灵活选择共用或单独散热器
- 内部二极管的静态和动态平衡通过设计保证
- 封装电容：C=7pF
- 脉冲测试：tp=100ms δ<2%；tp=380μs δ<2%
- 评估最大传导损耗的公式：P=1.7×IF(AV)+0.14IF²(RMS)
- 冷却方式：C
- 推荐扭矩值：0.8N.m；最大扭矩值：1N.m
- 环氧树脂符合UL94,V0标准
应用领域
- 连续模式功率因数校正器
- 硬开关条件下的升压二极管
