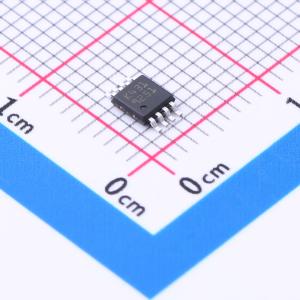

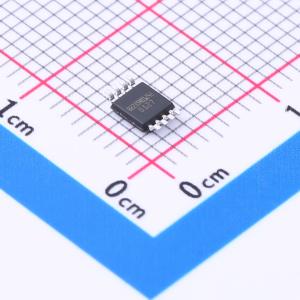

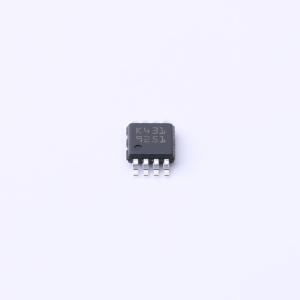

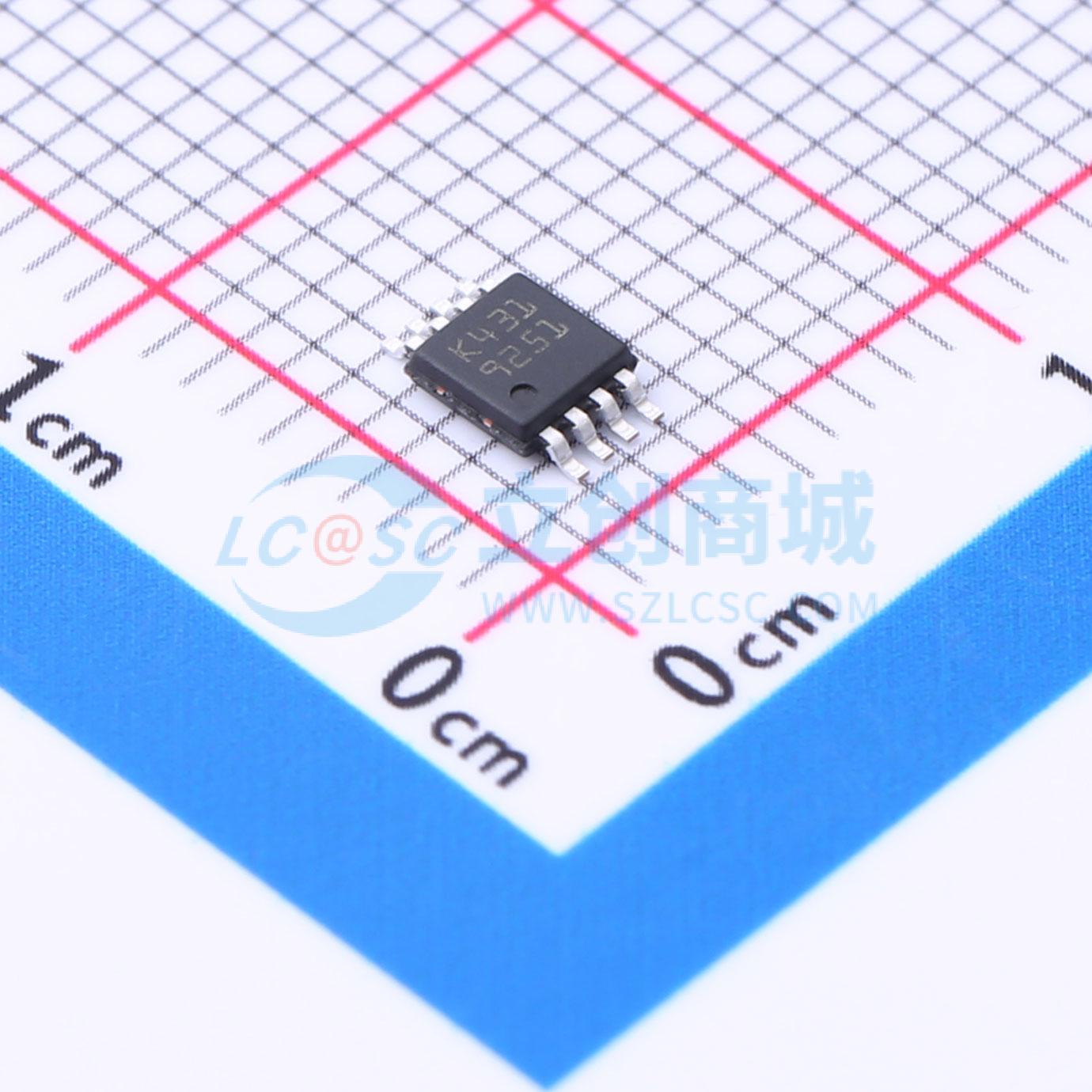

LM2903ST
低功耗双电压比较器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该器件由两个独立的低功耗电压比较器组成，专门设计用于在宽电压范围内由单电源供电运行。也可以采用双电源供电。此外，该器件具有一个独特的特性，即即使采用单电源电压供电，其输入共模电压范围也包含负电源轨
- 品牌名称
- ST(意法半导体)
- 商品型号
- LM2903ST
- 商品编号
- C2970318
- 商品封装
- MiniSO-8
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 双路 | |
| 输入失调电压(Vos) | 1mV | |
| 输入偏置电流(Ib) | 25nA | |
| 滞后电压(Vhys) | - | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | - | |
| 输出模式 | TTL；MOS；DTL；CMOS；ECL | |
| 轨到轨 | 轨到轨输入 |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 400uA | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 单电源 | 2V~36V | |
| 双电源(Vee ~ Vcc) | 1V~18V；-18V~-1V | |
| 输入失调电流(Ios) | 5nA | |
| 响应时间(tr) | 1.3us | |
| 功能特性 | - |
商品概述
该器件包含两个独立的低功耗电压比较器，专门设计用于在宽电压范围的单电源下工作，也可使用分离电源。此外，该器件具有独特特性：即使在单电源电压下工作，输入共模电压范围也包含负轨。
商品特性
- 宽单电源或双电源范围：+2V至+36V或±1V至±18V
- 极低电源电流（0.4mA），与电源电压无关（+5V时每个比较器1mW）
- 低输入偏置电流：典型值25nA
- 低输入失调电流：典型值±5nA
- 输入共模电压范围包含负轨
- 低输出饱和电压：典型值250mV（I0=4mA）
- 差分输入电压范围等于电源电压
- 输出兼容TTL、DTL、ECL、MOS、CMOS
- 汽车级认证
应用领域
- 基本比较器
- 驱动CMOS
- 驱动TTL
- 低频运放
- 带升压的低频运放
- 传感器放大器
- 带失调调整的低频运放
- 单电源过零检测器
- 限幅比较器
- 分离电源应用的过零检测器
- 晶体控制振荡器
- 带负参考的比较器
- 延时发生器
- 双decade高频VCO
