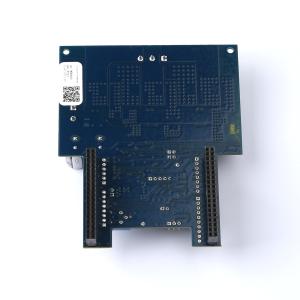

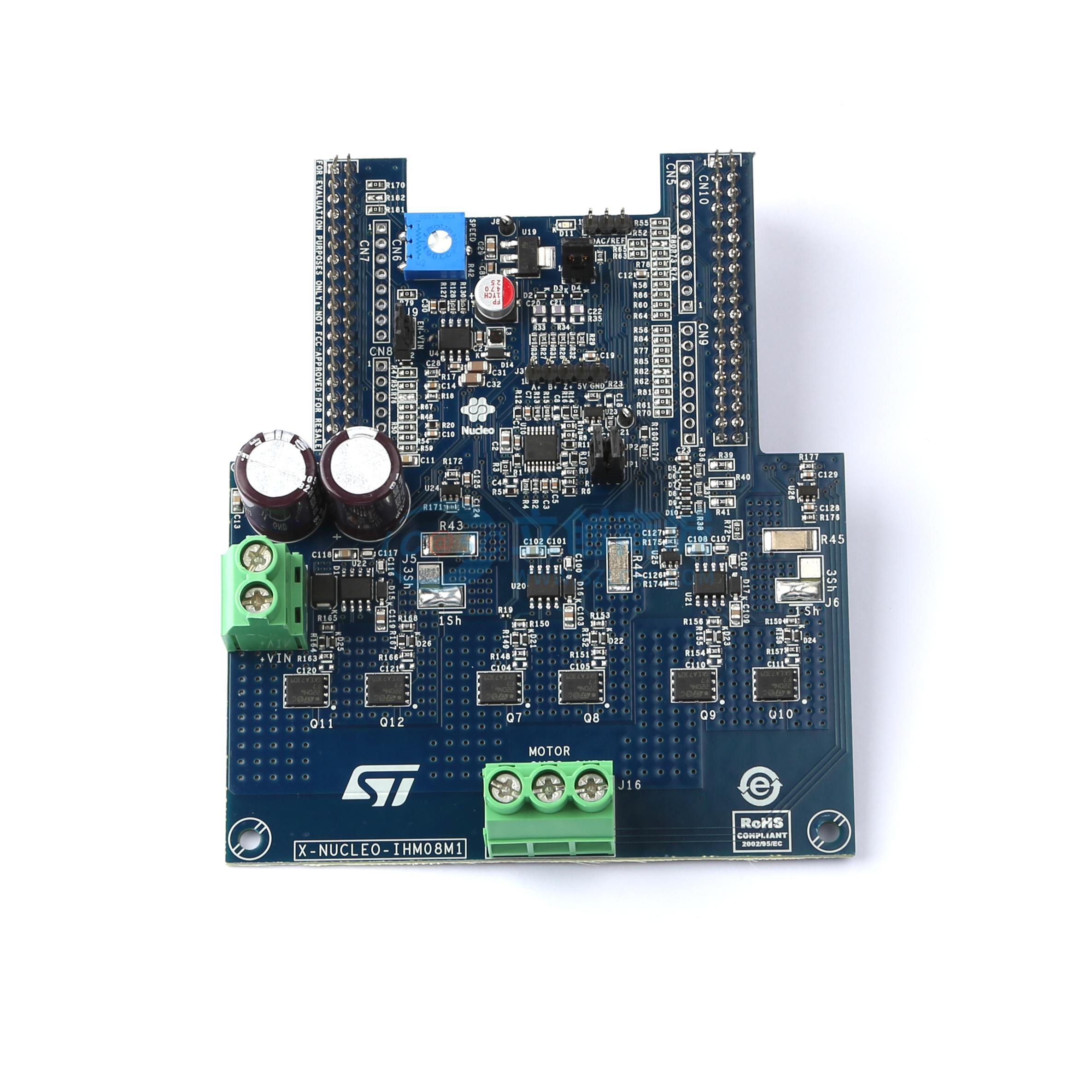

X-NUCLEO-IHM08M1

低压无刷直流电机驱动扩展板

描述: 它是一个三相无刷直流电机驱动扩展板,为驱动三相无刷直流电机提供了经济实惠且易于使用的解决方案。该扩展板与ST morpho连接器兼容,支持添加其他可与单个STM32 Nucleo板连接的板,用户还可以安装Arduino UNO R3连接器。扩展板上使用的IC驱动器是用于N沟道功率MOSFET的L6398单芯片半桥栅极驱动器。L6398栅极驱动器与STL220N6F7功率MOSFET组合,为BLDC电机形成高电流功率平台,基于STM32 Nucleo板的数字部分提供6步或FOC算法控制解决方案,用户可以在固件中进行选择。
品牌名称: ST(意法半导体)
商品型号: X-NUCLEO-IHM08M1
商品编号: C2970343
包装方式: 盒装
商品毛重: 118.4克(g)

商品参数

参数完善中

商品概述

X-NUCLEO-IHM08M1是基于STL220N6F7 STripFET F7功率MOSFET的三相无刷直流电机驱动扩展板，适用于STM32 Nucleo。它为驱动三相无刷直流电机提供经济实惠且易于使用的解决方案，作为STM32 Nucleo项目的一部分。该板兼容ST morpho连接器，支持添加可与单个STM32 Nucleo板连接的其他板。用户还可以安装Arduino UNO R3连接器。扩展板上使用的IC驱动器是L6398单芯片半桥栅极驱动器，用于N沟道功率MOSFET。L6398栅极驱动器与STL220N6F7功率MOSFET组合构成BLDC电机的大电流功率平台，基于STM32 Nucleo板的数字部分提供6步或FOC算法控制解决方案，用户可在固件中选择。

商品特性

三相BLDC/PMSM电机驱动板
额定工作电压范围10V至48V DC
15 ARMS输出电流
工作频率可通过固件选择
过流检测和保护（30A峰值）
热监控和过热保护
兼容STM32 Nucleo板
配备ST morpho连接器
用于电机电流检测的3分流和1分流可配置跳线
霍尔/编码器电机传感器连接器和电路
用于DAC、GPIO等的调试连接器
提供用于速度调节的电位器
用户LED
符合RoHS标准

应用领域

驱动三相BLDC/PMSM电机
作为STM32 Nucleo项目的一部分使用
兼容STM32 Nucleo板，支持扩展其他板
可安装Arduino UNO R3连接器，适用于相关项目
适用于需要6步或FOC算法控制的BLDC电机应用场景
