EVSPIN32F0251S1

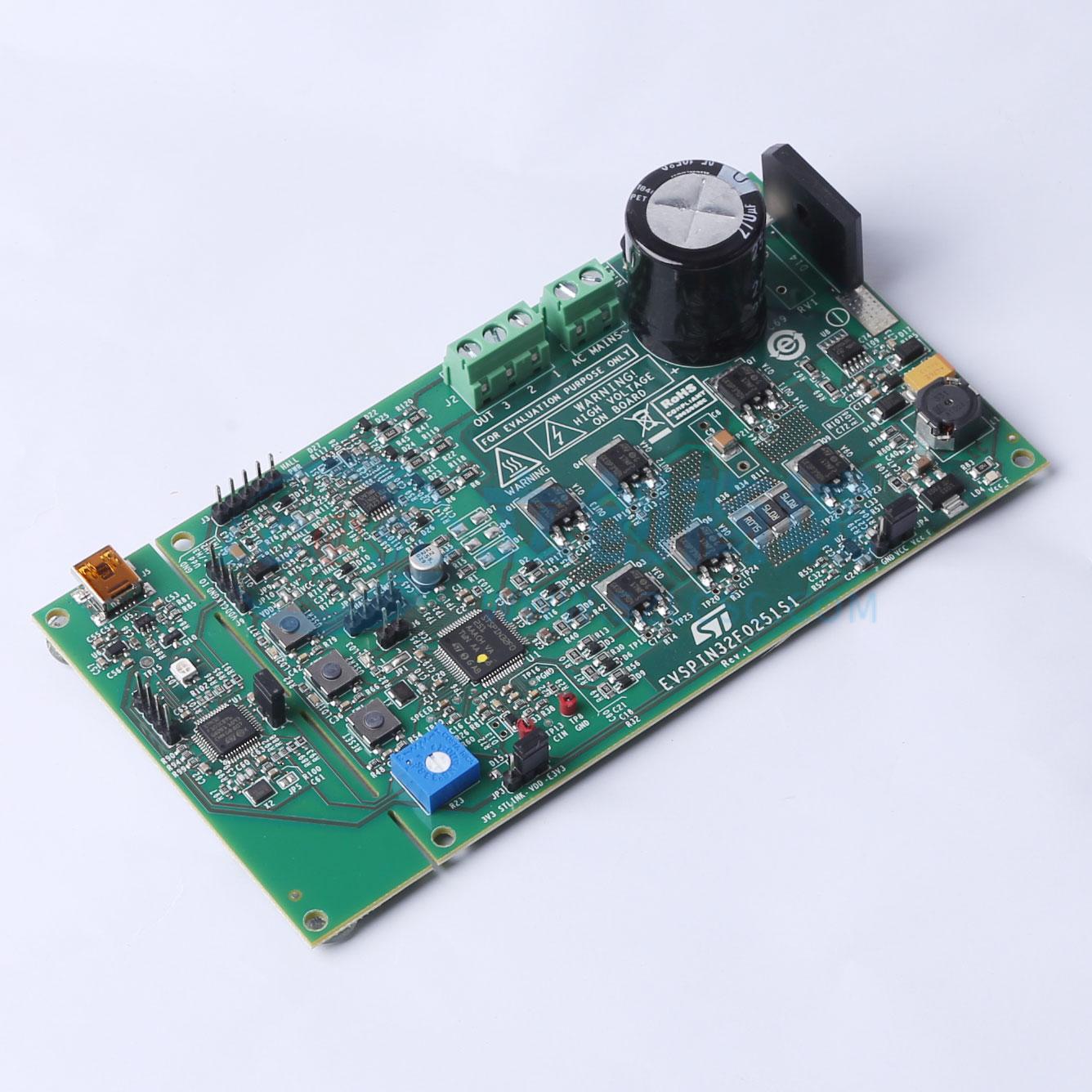

EVSPIN32F0251S1板是基于STSPIN32F0251控制器的三相完整逆变器，该控制器嵌入了三相250V栅极驱动器和Cortex-M0 STM32 MCU。功率级采用STD17NF25 MOSFETs，但可填充DPAK或PowerFlat6x5封装的任何IGBT或功率MOSFET。该板具有单分流检测拓扑，可实现磁场定向控制（FOC）以及有感或无感6步控制，允许驱动永磁同步电机（PMSMs）和无刷直流（BLDC）电机。评估板兼容20V到120V DC/AC的宽范围输入电压，包括一个采用VIPER013BLS降压配置的电源级，以产生应用所需的+15V和+3.3V电源电压。固件的调试和配置可通过可拆卸的STLINK调试器使用标准STM32工具进行，SWD和UART TX-RX连接器也可用。

• 输入电压范围20V至120V DC/AC
• STD17NF25 MOSFETs功率级，具有VDS=250V、RDS(on)最大值=0.165Ω
• 过流阈值设置为16A峰值
• IGBT/MOSFET封装的双占位：DPAK、PowerFlat6x5
• 单分流电流检测，适用于有感或无感6步算法、单分流矢量（FOC）算法
• 智能关断过流保护
• 数字霍尔传感器和编码器输入
• 母线电压检测
• 15V VCC和3.3V VDD电源
• 嵌入式ST-LINK/V2-1
• 带按钮和微调器的简易用户界面
• RoHS合规

• 电池供电和110Vac供电的动力和园艺工具
• 工业风扇和泵
• 家用电器
• 工业和家庭自动化
