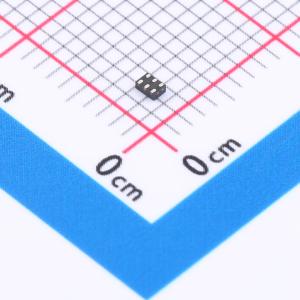

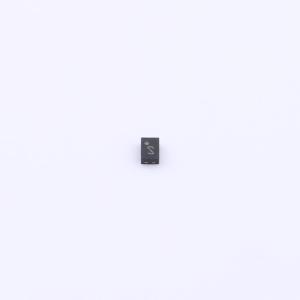

温馨提醒：图片仅供参考，商品以实物为准
HSP062-2M6
ESD 峰值浪涌电流：3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 高速线路的2线ESD保护
- 品牌名称
- ST(意法半导体)
- 商品型号
- HSP062-2M6
- 商品编号
- C2970348
- 商品封装
- UQFN-6(1x1.4)
- 包装方式
- 编带
- 商品毛重
- 0.029967克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 击穿电压 | 6V | |
| 反向电流(Ir) | 100nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 双路 | |
| 工作温度 | -40℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD |
商品概述
HSP062 - 2是一款采用轨到轨架构的2通道ESD阵列，专为保护高速差分线路而设计。 超低的电容变化确保了对信号偏斜的影响极小。大带宽使其能够兼容5 Gbps。 该器件采用µQFN - 6L（1.45×1.0 mm）封装，引脚间距为500 µm。
商品特性
- 直通式布线以保持信号完整性
- 超宽带宽：4.6 GHz
- 超低电容：0.6 pF
- 低漏电流：25 ℃时为100 nA
- 扩展的工作结温范围：-40 ℃至150 ℃
- 符合RoHS标准
应用领域
- HDMI 1.3和1.4
- 数字视频接口
- 显示端口
- USB 3.0
- 串行ATA
- 以太网
- 人机界面
