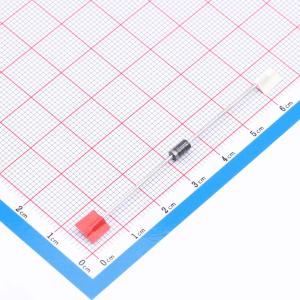

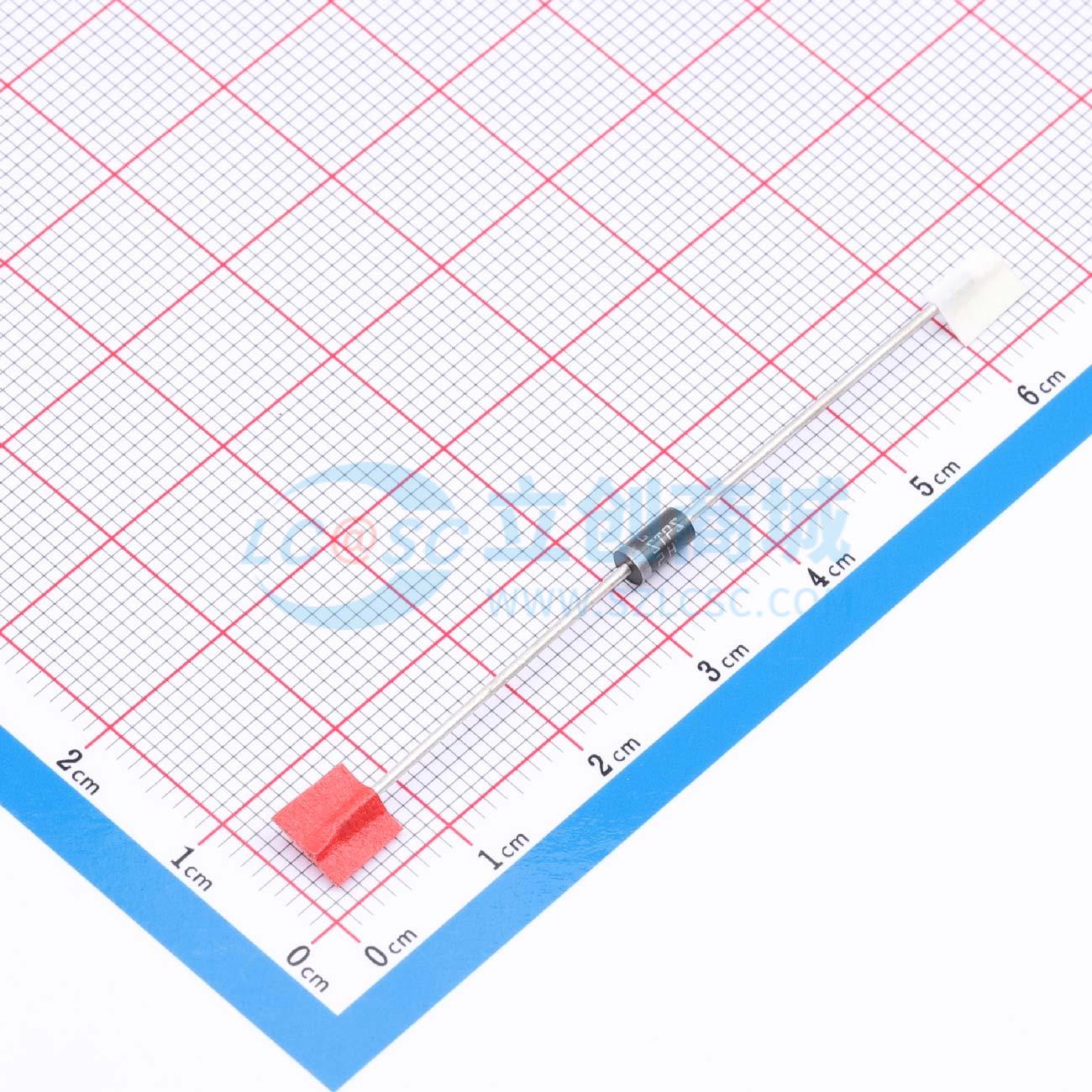

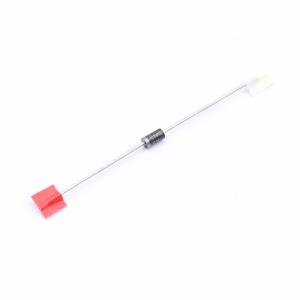

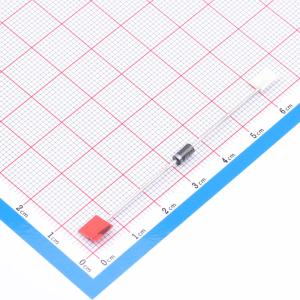

STPS2H100
电压:100V 电流:2A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 100 V、2 A轴向高压功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS2H100
- 商品编号
- C2970310
- 商品封装
- DO-41
- 包装方式
- 编带
- 商品毛重
- 0.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 860mV@2A | |
| 直流反向耐压(Vr) | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 2A | |
| 反向电流(Ir) | 1uA@100V | |
| 非重复峰值浪涌电流 (Ifsm) | 50A |
商品概述
STPS2H100RL是轴向功率肖特基整流器，适用于开关模式电源和高频DC/DC转换器。采用DO-41封装，该器件优化用于低压、高频逆变器和小型电池充电器。
商品特性
- 可忽略的开关损耗
- 高结温能力
- 低漏电流
- 漏电流和正向压降之间的良好平衡
- 规定的雪崩能力
- 符合ECOPACK2标准
应用领域
- 开关二极管
- LED照明
- DC/DC转换器
