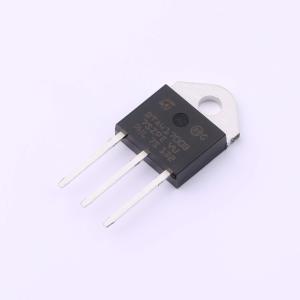

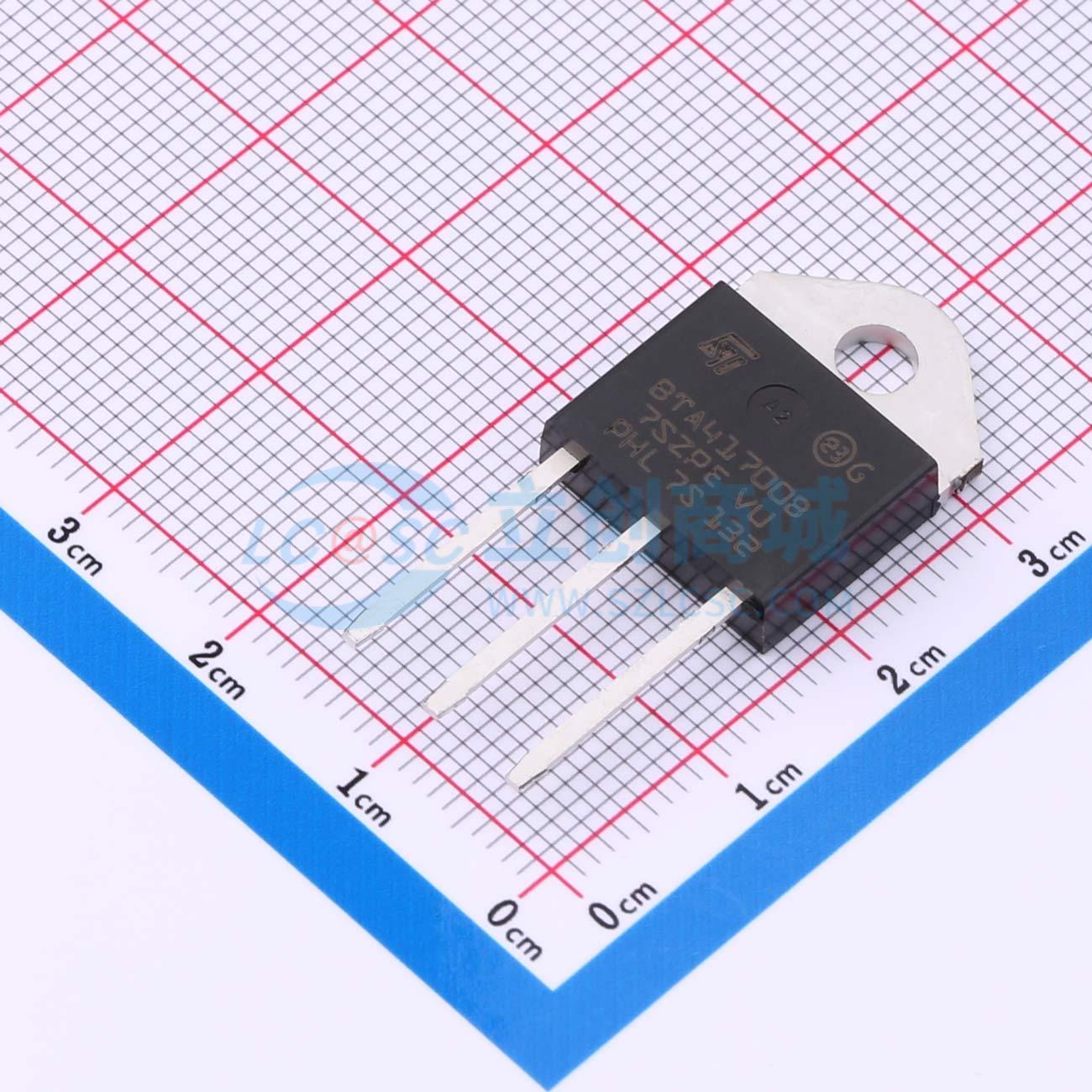

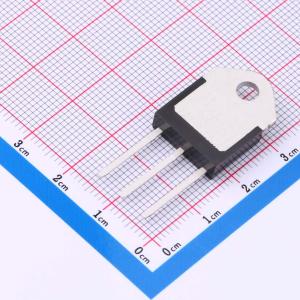

BTA41-700BRG
700V 70mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- BTA40、BTA41 和 BTB41 采用功率封装，适用于通用交流开关应用。当与尺寸合适的散热片配合使用时，BTA40、BTA41 和 BTB41 可使交流开关系统的功率高达 9 kW。
- 品牌名称
- ST(意法半导体)
- 商品型号
- BTA41-700BRG
- 商品编号
- C2970302
- 商品封装
- TOP-3
- 包装方式
- 管装
- 商品毛重
- 6.653333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个双向可控硅 | |
| 断态峰值电压(Vdrm) | 700V | |
| 通态电流(It) | 40A | |
| 浪涌电流 | 420A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.55V | |
| 门极触发电流(Igt) | 50mA | |
| 门极触发电压(Vgt) | - | |
| 保持电流(Ih) | 70mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
BTA40、BTA41和BTB41采用功率封装，适用于通用交流开关。搭配适当尺寸的散热片时，可支持高达9kW的交流开关系统。BTA40、BTA41和BTB41带有绝缘接线片（额定值为2500V rms），已通过UL认证。这些组件的代表性样品已通过UL评估，符合UL 1557标准的适用要求（文件参考：81734）。
商品特性
- 大电流双向可控硅
- 低热阻
- BTA40和BTA41为UL1557认可组件（文件参考：81734）
- 符合RoHS（2002/95/EC）标准的封装
- 封装树脂符合UL-94 V0阻燃等级
应用领域
- 静态继电器中的开关功能、加热调节、感应电机启动电路
- 调光器和电机速度控制器中的相位控制操作
