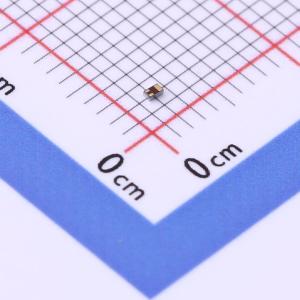

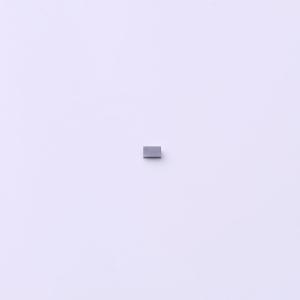

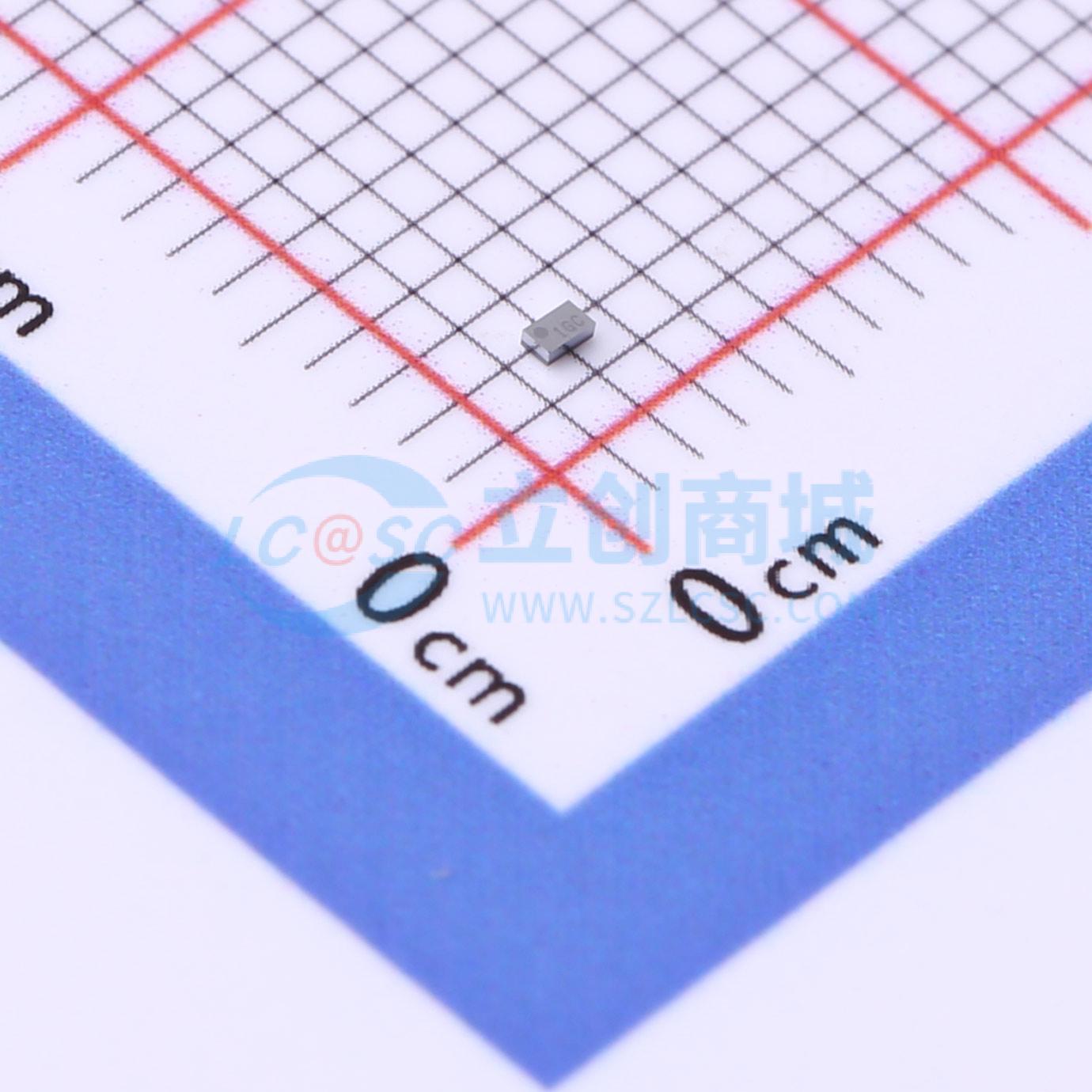

温馨提醒：图片仅供参考，商品以实物为准
CSD13383F4
1个N沟道 耐压:12V 电流:2.9A
- 描述
- CSD13383F4 采用 1mm x 0.6mm LGA 封装、具有栅极 ESD 保护的单路、44mΩ、12V、N 沟道 NexFET™ 功率 MOSFET
- 品牌名称
- TI(德州仪器)
- 商品型号
- CSD13383F4
- 商品编号
- C2870506
- 商品封装
- PicoStar-3
- 包装方式
- 编带
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 12V | |
| 连续漏极电流(Id) | 2.9A | |
| 导通电阻(RDS(on)) | 65mΩ@2.5V | |
| 耗散功率(Pd) | 500mW | |
| 阈值电压(Vgs(th)) | 1.25V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 2.6nC@4.5V | |
| 输入电容(Ciss) | 291pF | |
| 反向传输电容(Crss) | 61pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 88pF |
商品概述
该 37mΩ、12V N 沟道 FemtoFET™ MOSFET 技术经过设计和优化，能够最大限度地减小在许多手持式和移动应用中占用的空间。这项技术能够在替代标准小信号 MOSFET 的同时将封装尺寸减小至少 60%。
商品特性
- 低导通电阻
- 超低 Qg 和 Qgd
- 超小封装尺寸（0402 外壳尺寸） – 1.0mm×0.6mm
- 薄型封装 – 厚度为 0.36mm
- 集成型 ESD 保护二极管 – 额定值 >2kV 人体放电模型 (HBM) – 额定值 >2kV 充电器件模型 (CDM)
- 无铅且无卤素
- 符合 RoHS
应用领域
- 针对负载开关应用进行了优化
- 针对通用开关应用进行了优化
- 单节电池应用
- 手持式和移动类应用
交货周期
订货7-9个工作日购买数量
(1个/圆盘，最小起订量 1 个)个
起订量：1 个1个/圆盘
总价金额：
￥ 0.00近期成交2单
