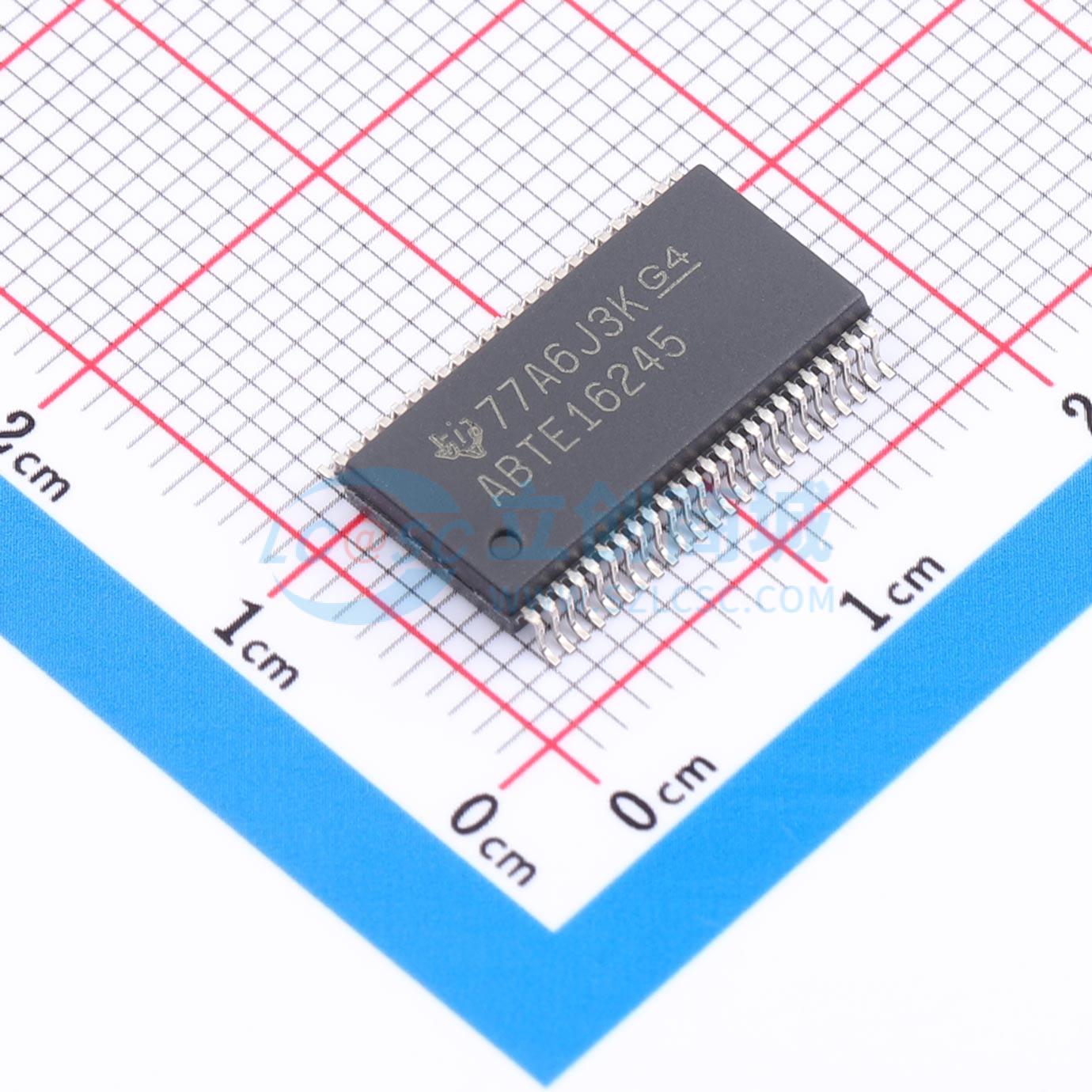

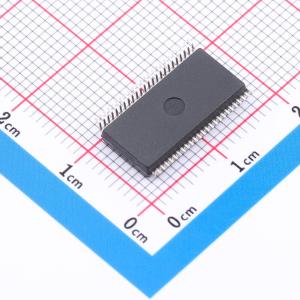

温馨提醒：图片仅供参考，商品以实物为准

SN74ABTE16245DL

16位入射波开关总线收发器，带三态输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74ABTE16245 具有三态输出的 16 位入射波开关总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74ABTE16245DL
商品编号: C2870514
商品封装: SSOP-48-300mil
包装方式: 编带
商品毛重: 10.366667克(g)

商品参数

商品概述

ABTE16245器件是为数据总线之间的同步双向通信设计的16位（双八进制）同相三态收发器。控制功能的实现最大限度减少了外部时序要求。这些器件可用作两个8位收发器，或一个16位收发器。根据方向控制（DIR）输入的逻辑电平，允许数据从A总线传输到B总线，或从B总线传输到A总线。可使用输出使能（OE）输入禁用器件，从而有效隔离总线。当OE为低电平时，器件处于工作状态。B端口带有等效的25Ω串联输出电阻以减少振铃。B端口还带有有源总线保持输入，可将未使用或浮动输入保持在有效逻辑电平。A端口可通过VCCBIAS对输出进行预充电，当VCC未连接时，可建立1.3 V 至 1.7 V之间的电压。有源总线保持电路可将未使用或未驱动的输入保持在有效逻辑状态。不建议在总线保持电路中使用上拉或下拉电阻。

商品特性

属于Texas Instruments Widebus™系列产品
支持VME64 ETL规范
降低后的TTL兼容输入阈值范围
高驱动输出（IOH = -60mA，IOL = 90mA）
支持25Ω入射波切换
VCCBIAS引脚可最大限度减少带电插入期间的信号失真
OE引脚内置上拉电阻，可在上电或掉电期间保持输出处于高阻态
分布式VCC和GND引脚可减少高速切换噪声
B端口带有等效25Ω串联阻尼电阻
数据输入带有总线保持，无需外部上拉/下拉电阻

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	TTL兼容CMOS
	输出类型	三态
	工作电压	4.5V~5.5V
	每个元件位数	16
	通道类型	双向

	属性	参数值
	灌电流(IOL)	90mA
	拉电流(IOH)	60mA
	系列	74ABTE
	工作温度	-40℃~+85℃
	传播延迟(tpd)	5.2ns@5V,50pF
	功能特性	掉电隔离；输出使能；总线保持
