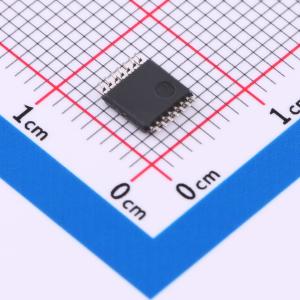

SN74LVC07AMPWREP
六路漏极开路输出缓冲器/驱动器
- 描述
- SN74LVC07A-EP 具有漏极开路输出的增强型产品 6 通道、1.65V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC07AMPWREP
- 商品编号
- C2870630
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 开漏 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 6 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | - | |
| 系列 | 74LVC | |
| 工作温度 | -55℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 3.6ns@5V,50pF | |
| 功能特性 | 电平转换 |
商品概述
这是一款六路开漏输出缓冲驱动器，型号为SN74LVC07A，设计用于1.65V至5V VCC工作环境，开漏输出可与其他开漏输出连接实现对应逻辑功能，输入可适配多种电平标准，可在混合系统环境中作为电平转换器使用。
商品特性
- 工作电压范围为1.65V~5V
- 输入与开漏输出可承受最高5.5V电压
- 5V工作条件下最大传输延迟tpd为3.6ns
- 闭锁性能超过250mA，符合JESD 17标准
- 输出为开漏结构，最大灌电流为24mA
- 可与其他开漏输出连接，实现低电平有效线或或高电平有效线与功能
- 输入可被1.8V、2.5V、3.3V LVTTL或5V CMOS器件驱动，支持电平转换
- 提供-40℃~85℃工业温度范围，可提供定制温度范围
应用领域
- 医疗领域
- 混合系统电平转换场景
