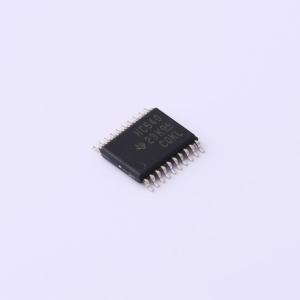

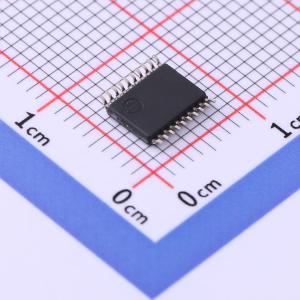

温馨提醒：图片仅供参考，商品以实物为准
SN74HC540PW
具有三态输出的八路缓冲器和线路驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有三态输出的 8 通道、2V 至 6V 反相器 20-TSSOP -40 to 85
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC540PW
- 商品编号
- C2870650
- 商品封装
- TSSOP-20
- 包装方式
- 管装
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 80uA | |
| 通道数 | 8 | |
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 输入高电平(VIH) | 3.15V；1.5V；4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV；1.35V；1.8V | |
| 输出高电平(VOH) | 4.4V；1.9V；5.9V | |
| 低电平范围(VOL) | 330mV；100mV | |
| 传播延迟(tpd) | 17ns@6V,50pF | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+85℃ |
商品概述
这些八路缓冲器和线路驱动器具有常见 ’HC240 系列器件的性能，并提供封装两侧输入和输出的引脚排列。这种布置非常有助于印刷电路板布局布线。三态控制栅极为 2 输入或非门。如果任一输出使能端（OE1 或 OE2）输入为高电平，则所有八路输出均处于高阻抗状态。’HC540 器件在输出端提供反相数据。
优惠活动
购买数量
(70个/管，最小起订量 1 个)个
起订量：1 个70个/管
